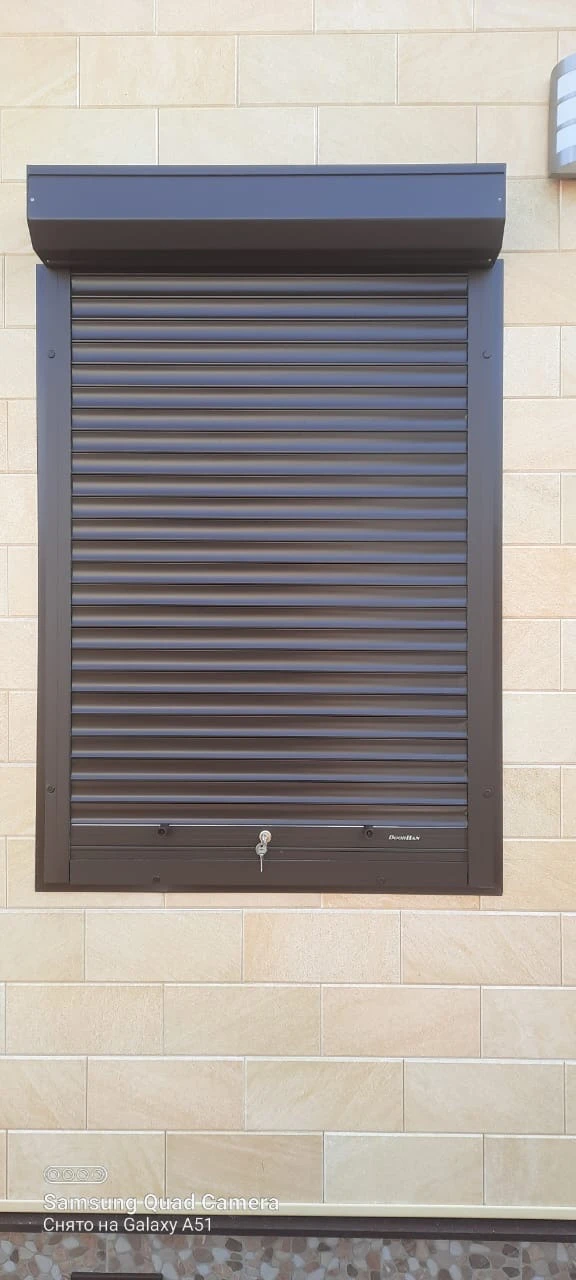

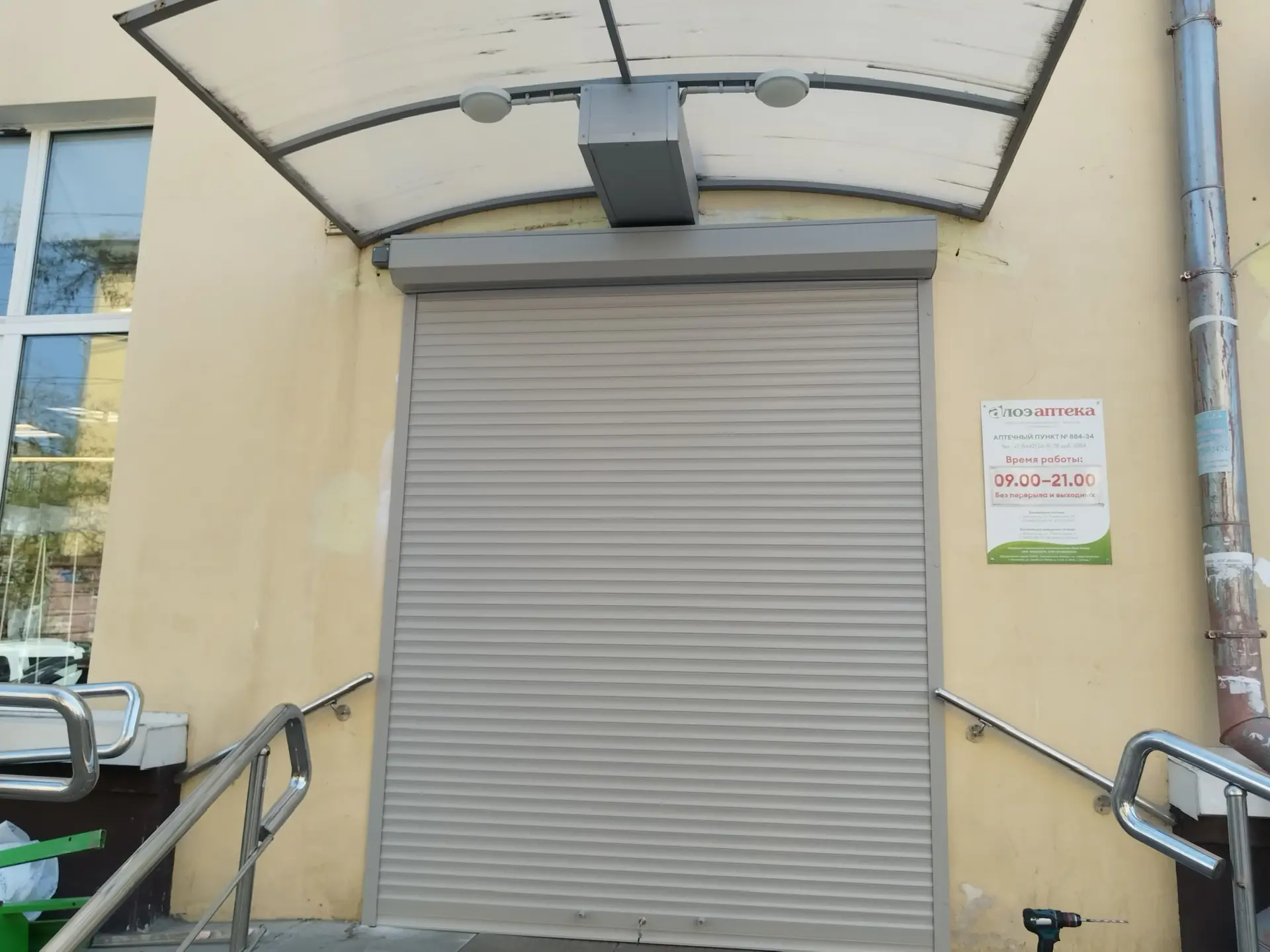

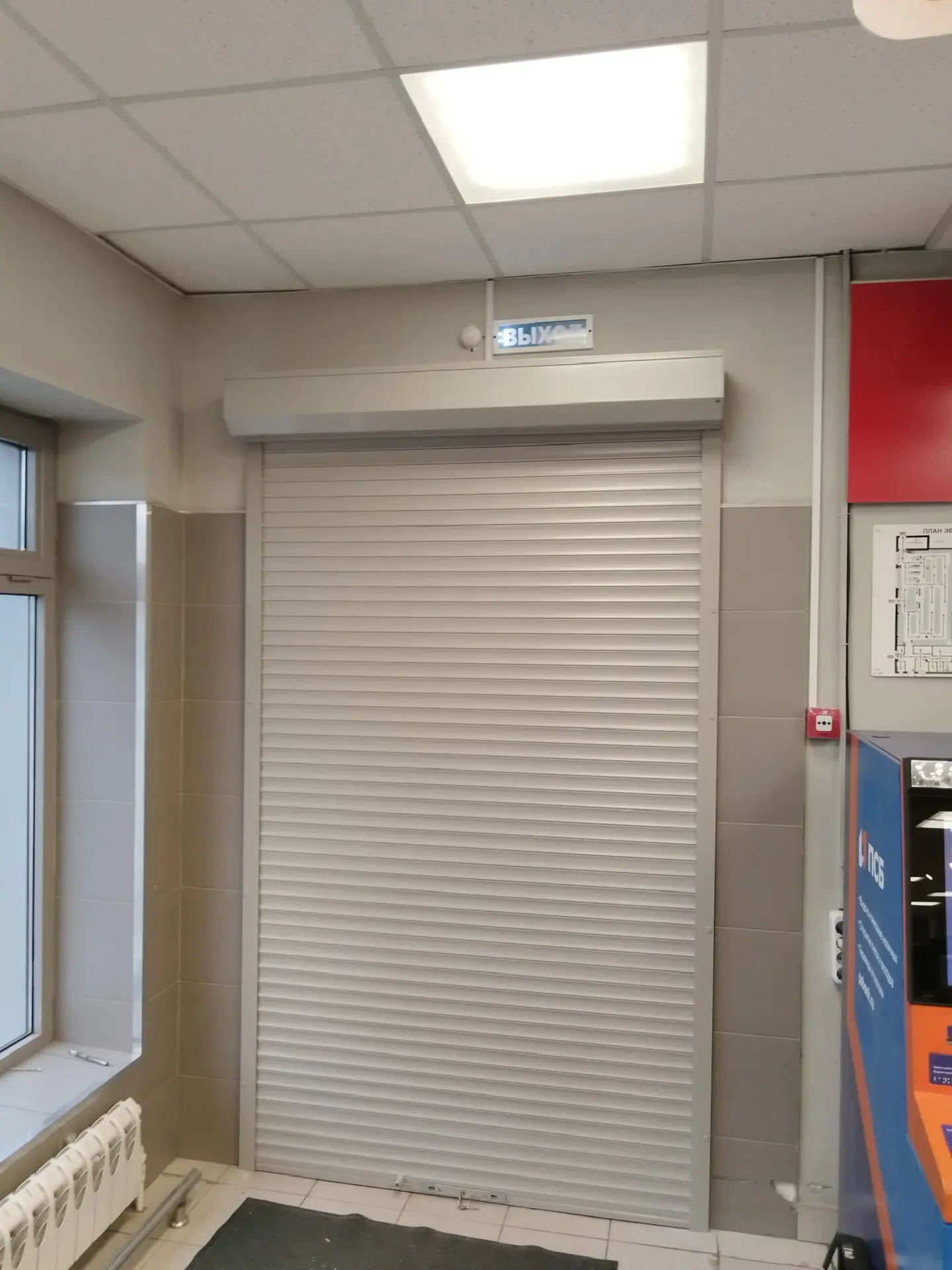

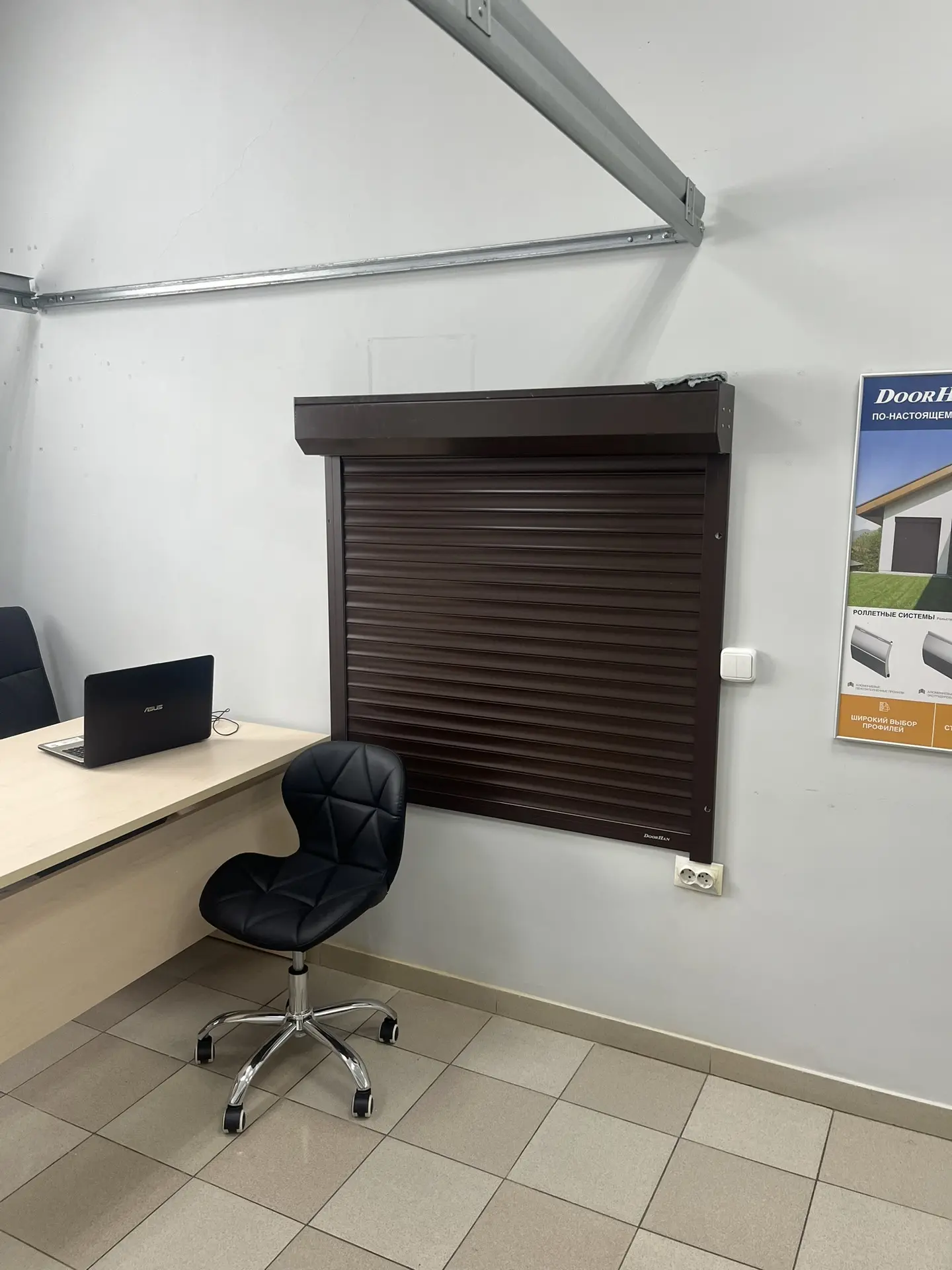

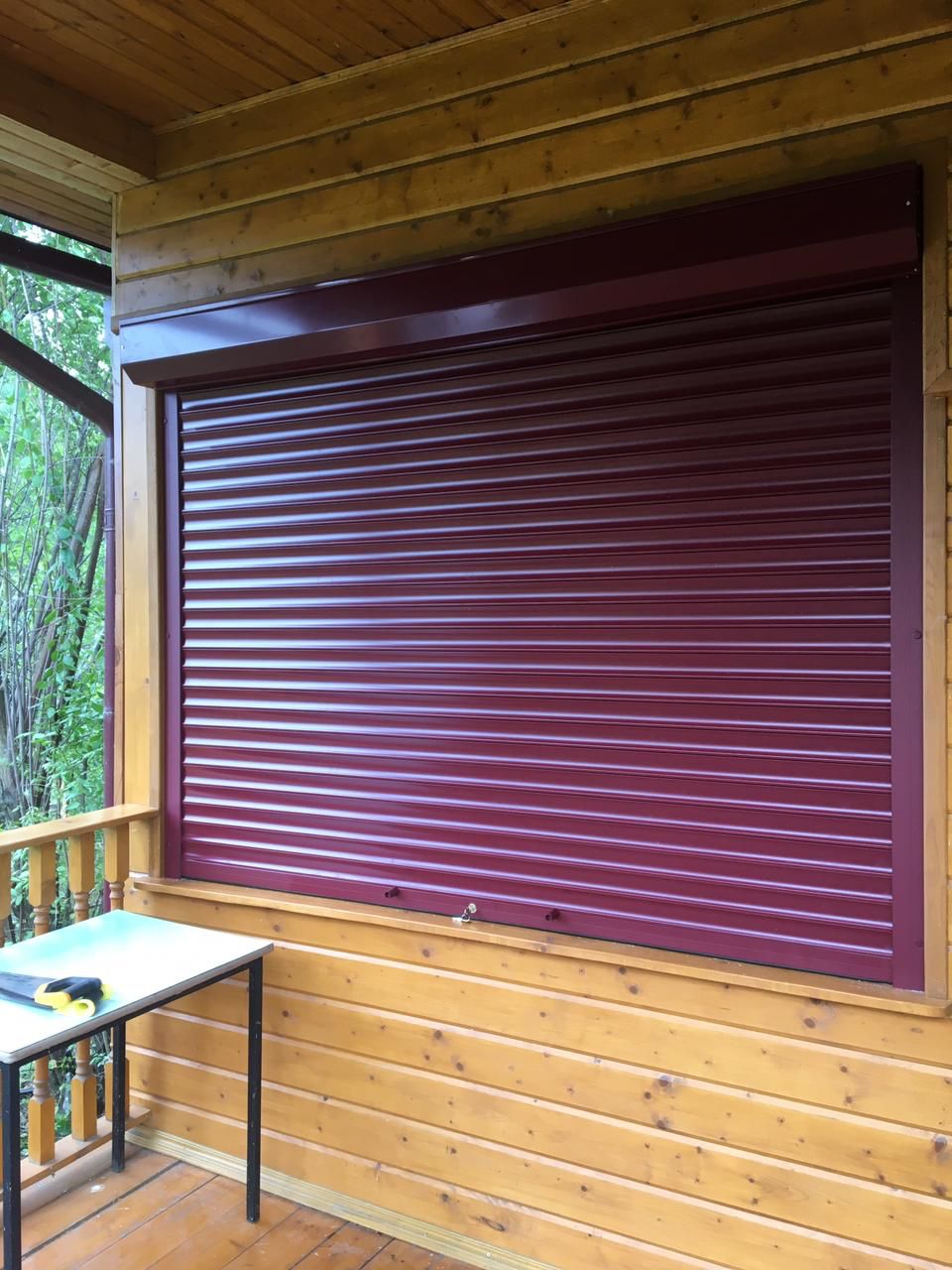

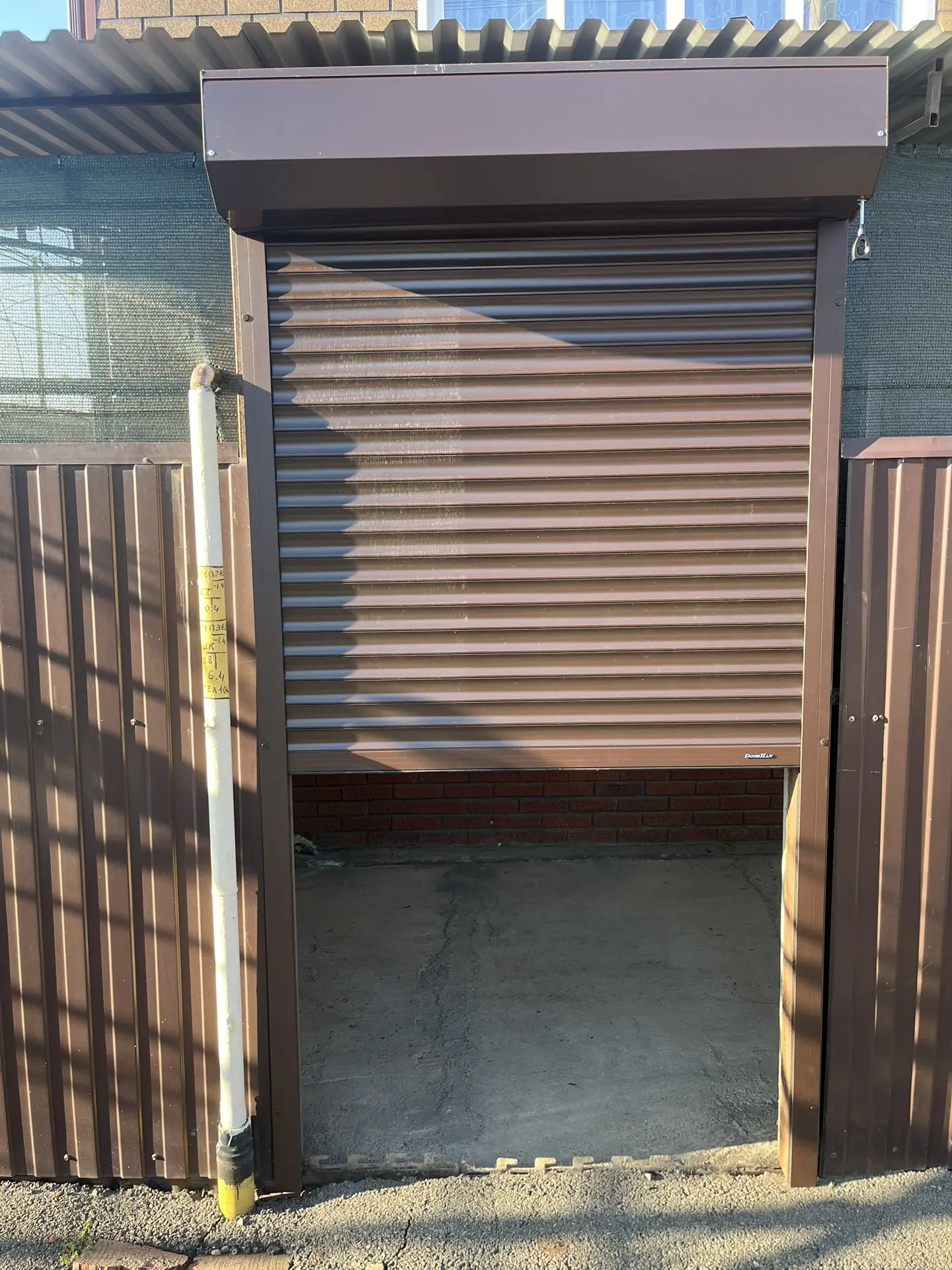

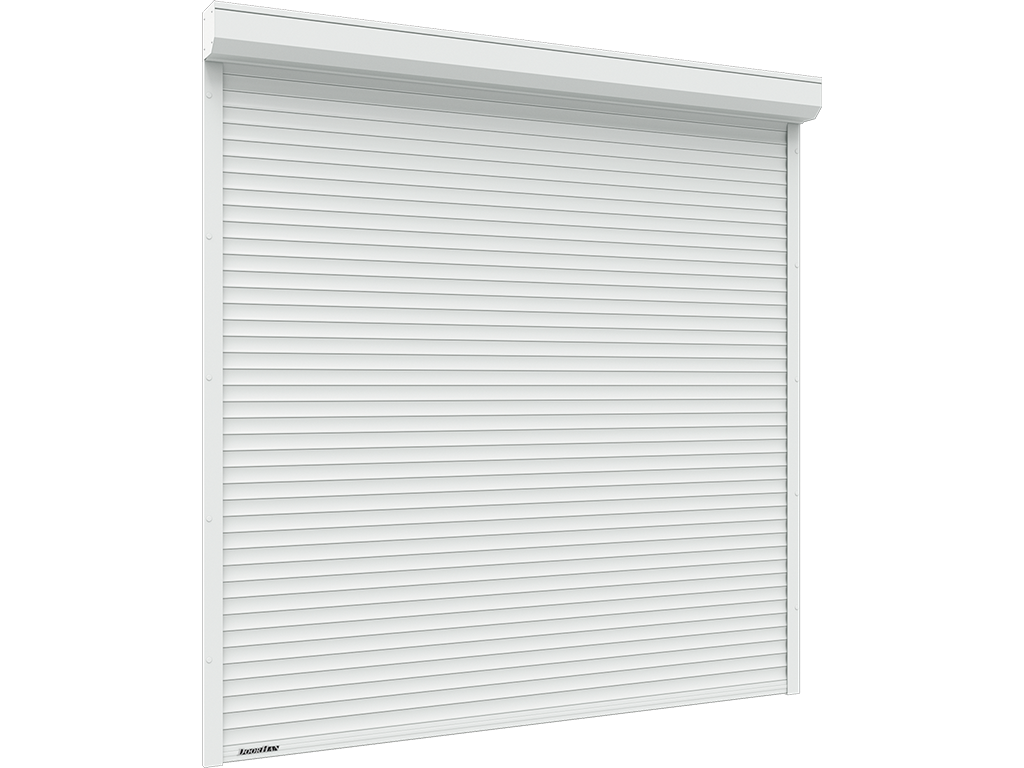

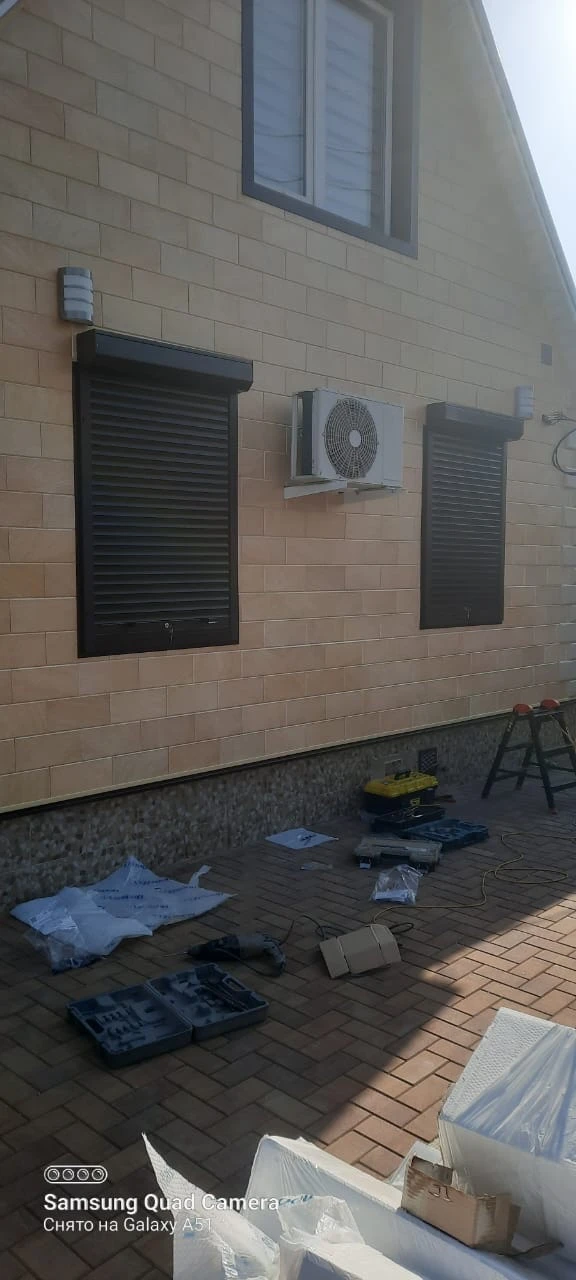

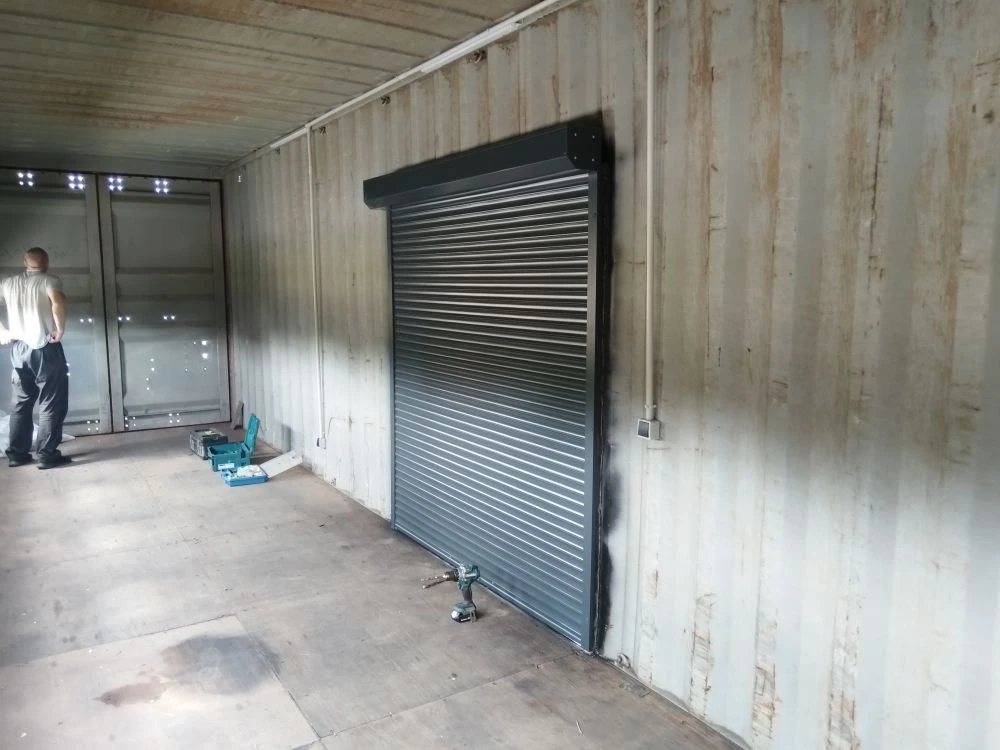

Конструкция рольставни:

Состав изделия по оригинальной схеме DoorHan: боковая крышка, суппорт подшипника, направляющее устройство, подшипник, капсула универсальная, октагональный вал, ригельное кольцо, защитный короб, автоматический замок, внутривальный электропривод, пластина крепления привода, направляющий профиль, заглушка, боковой замок, концевой профиль, полотно из профилей RH41N/RH45N, выключатель с ключом и клавишный выключатель.

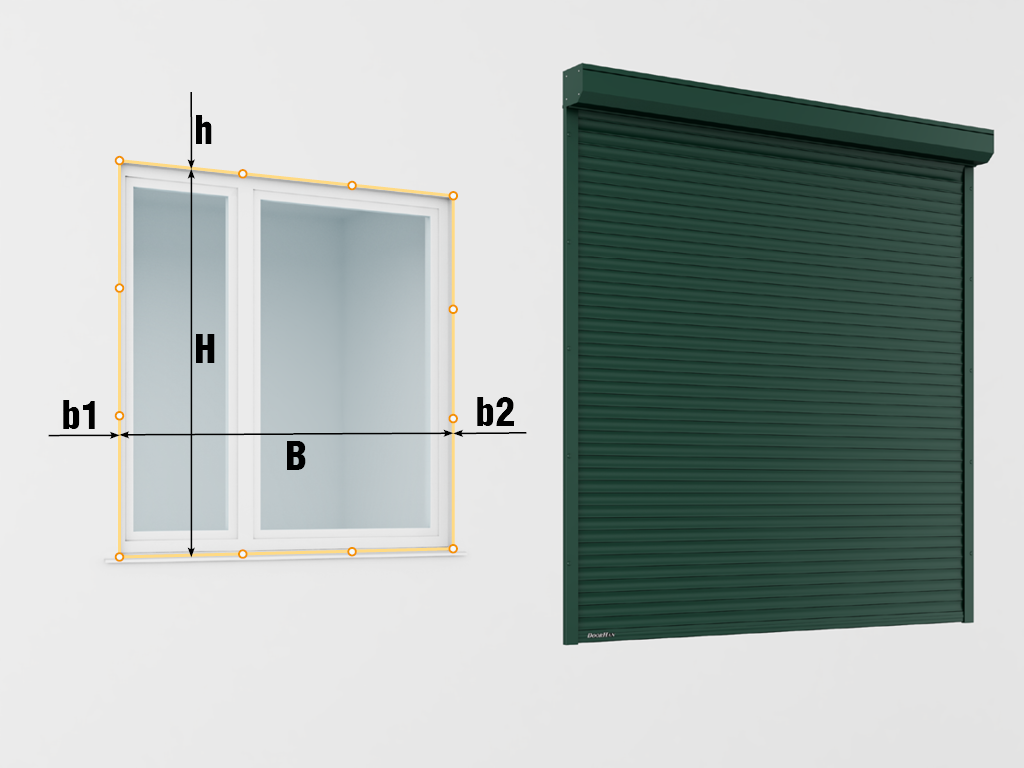

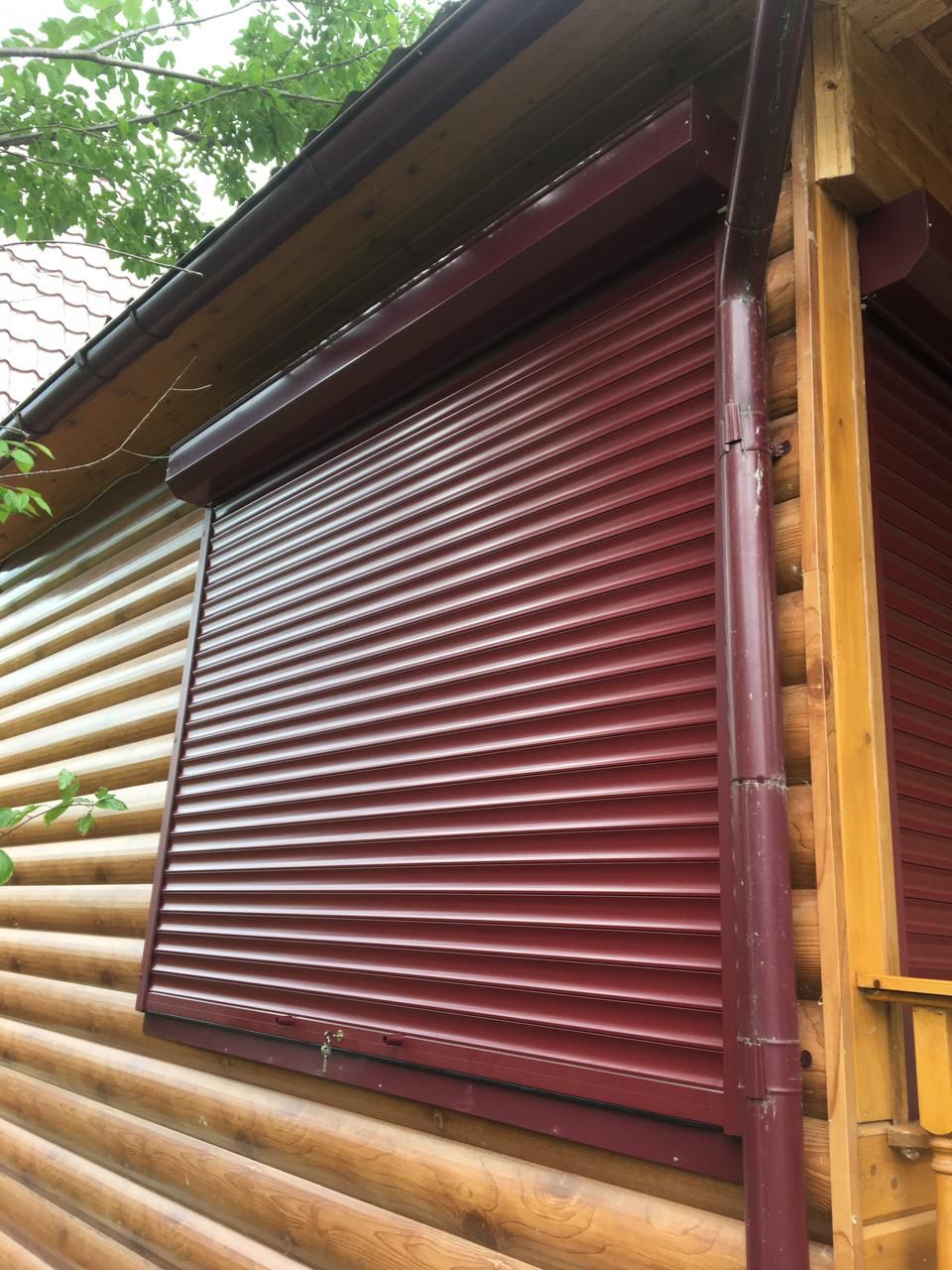

Как сделать замер:

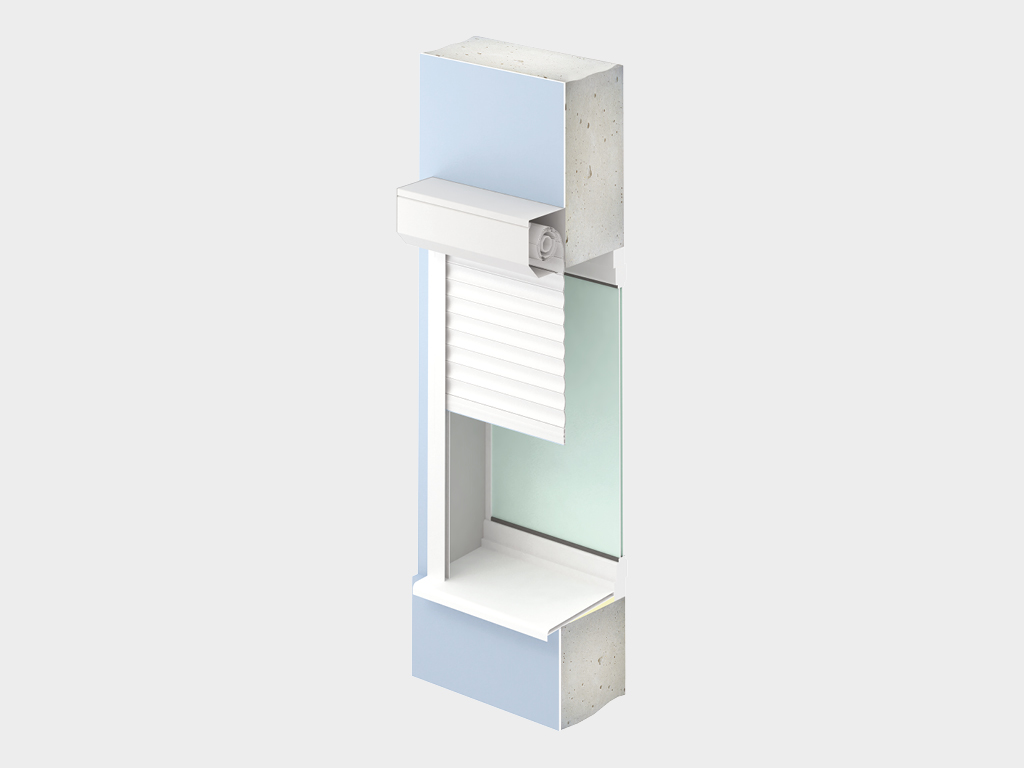

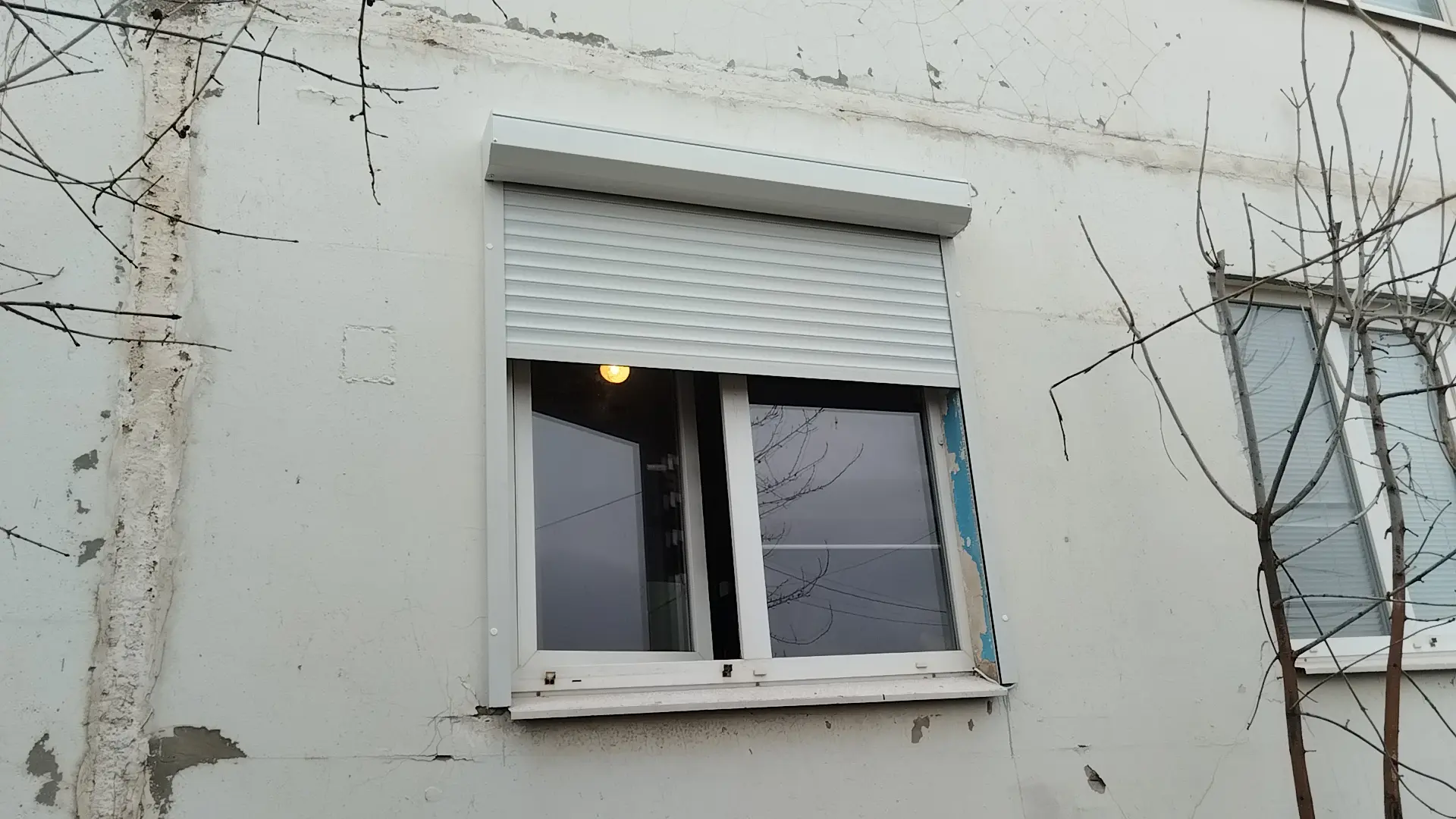

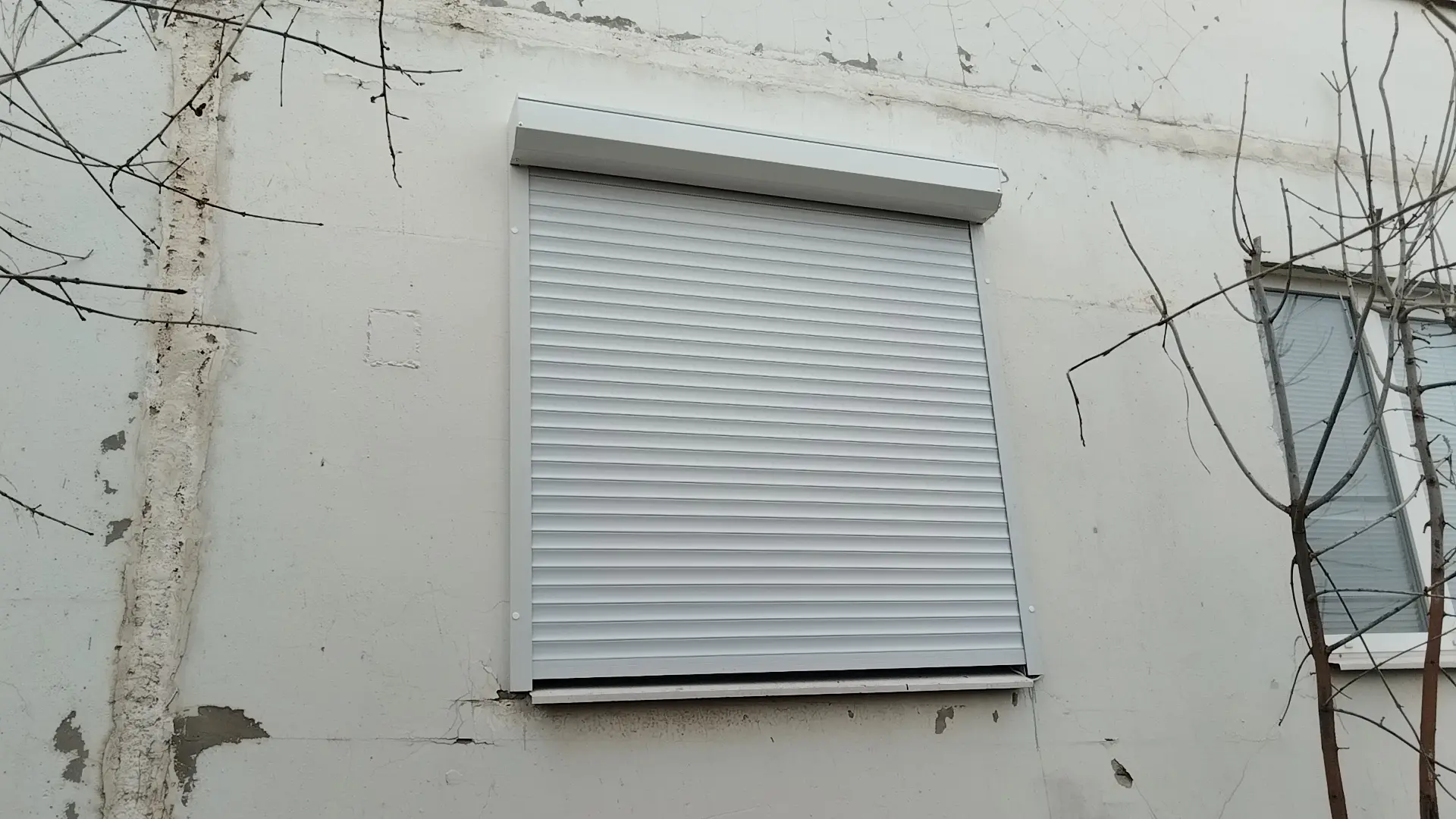

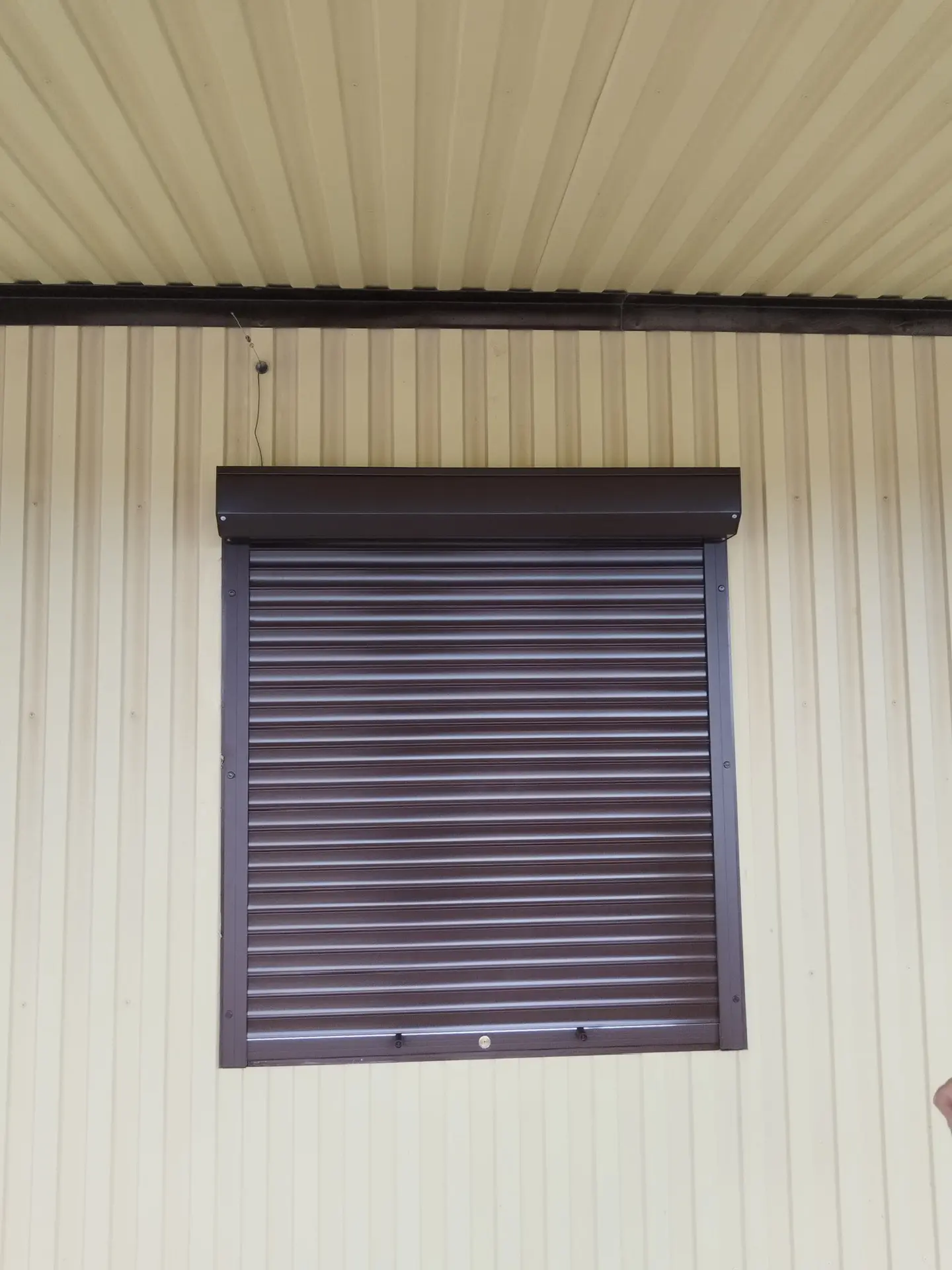

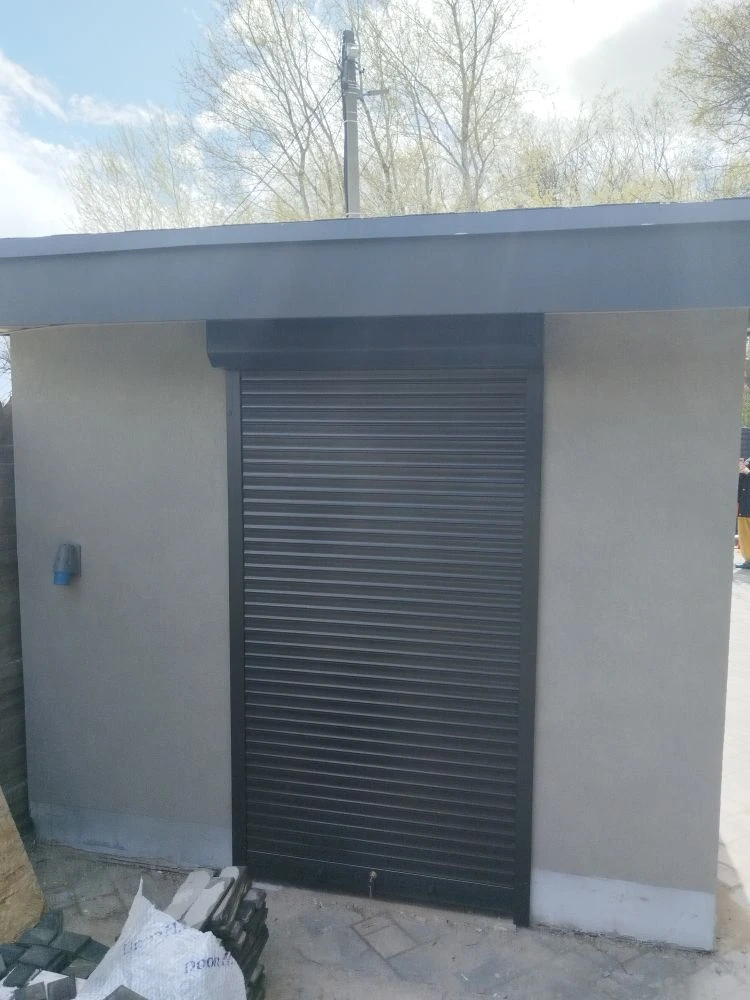

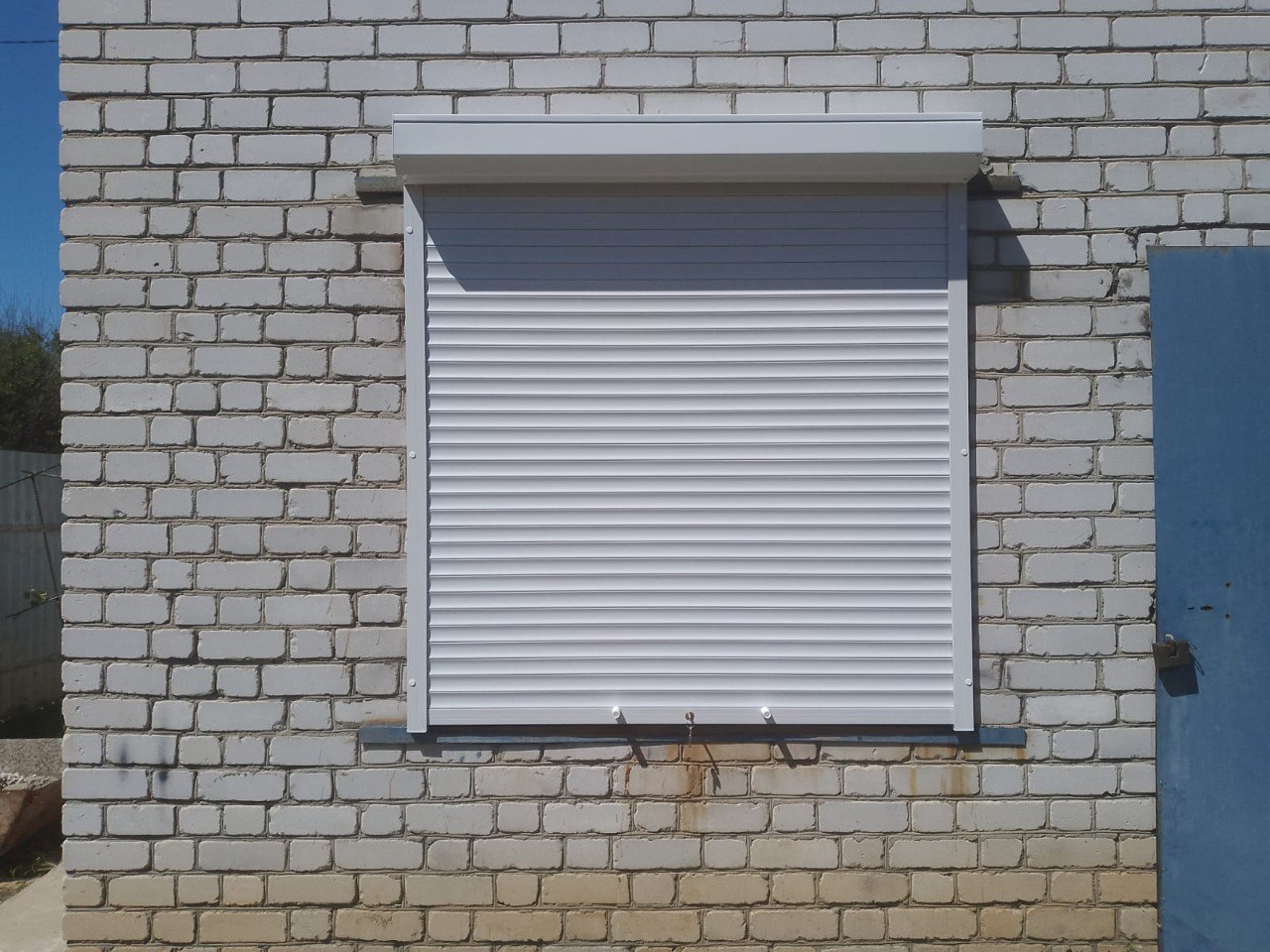

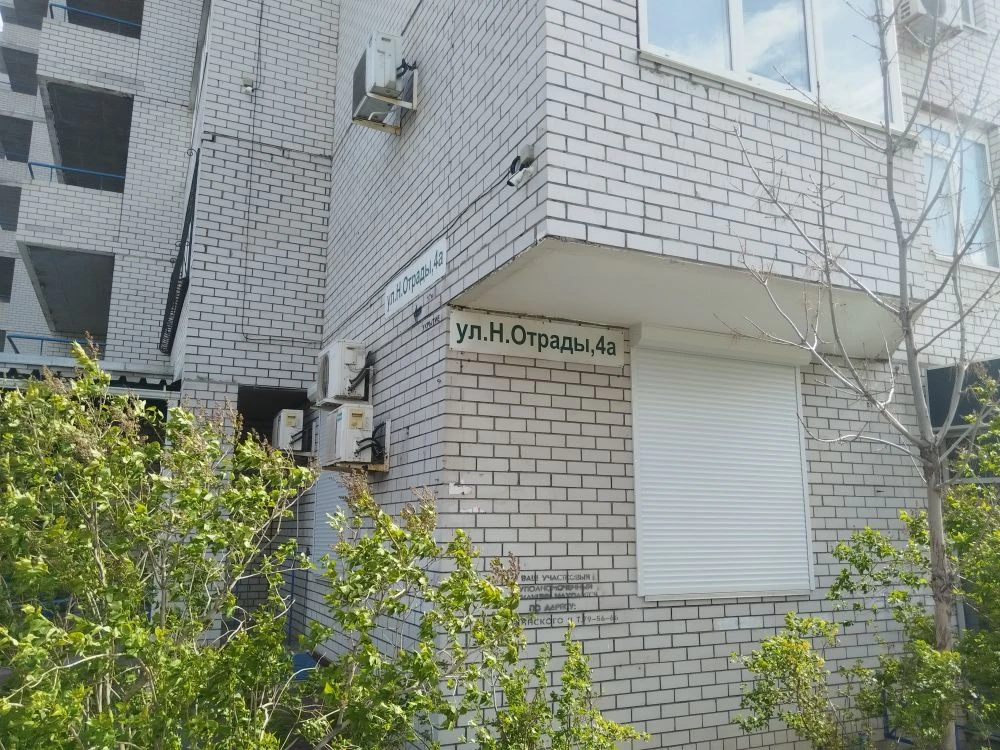

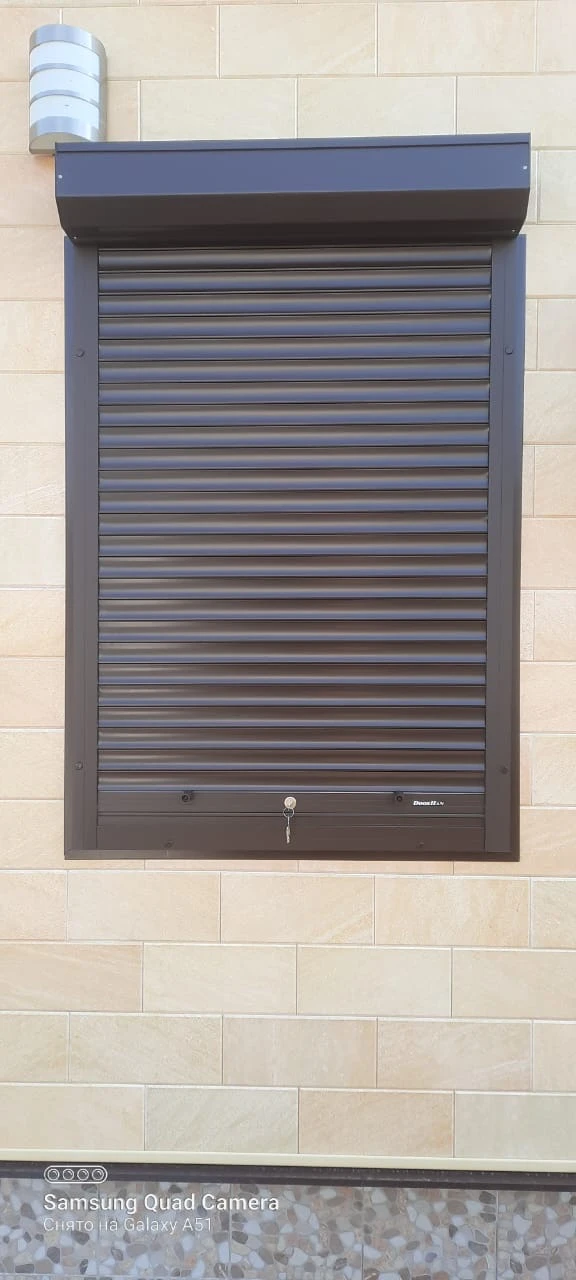

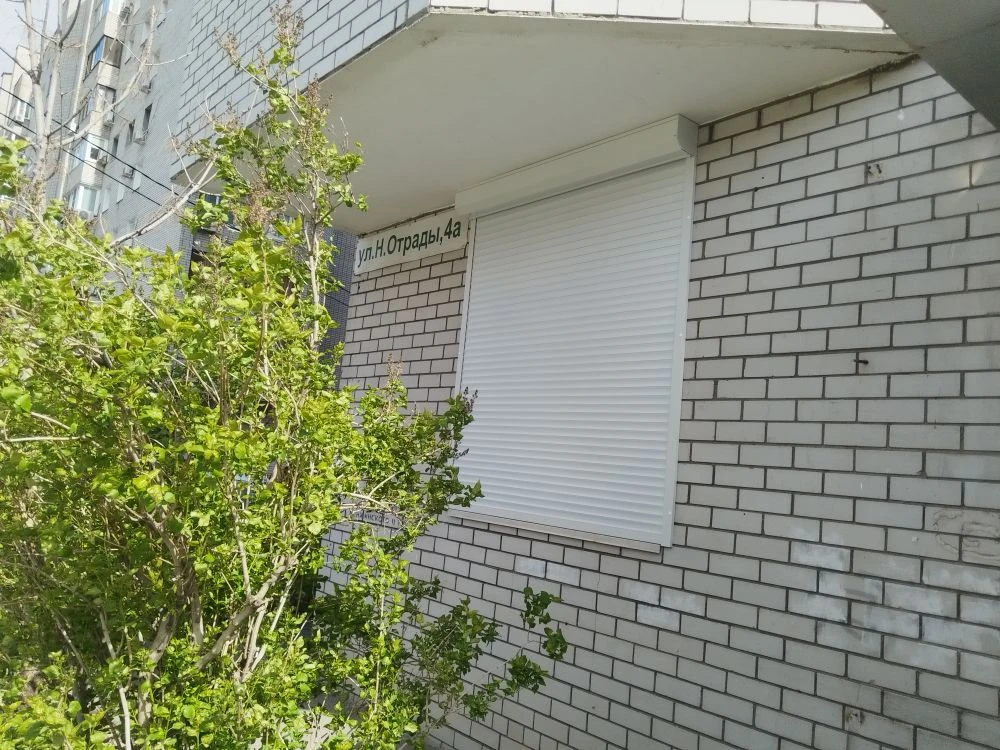

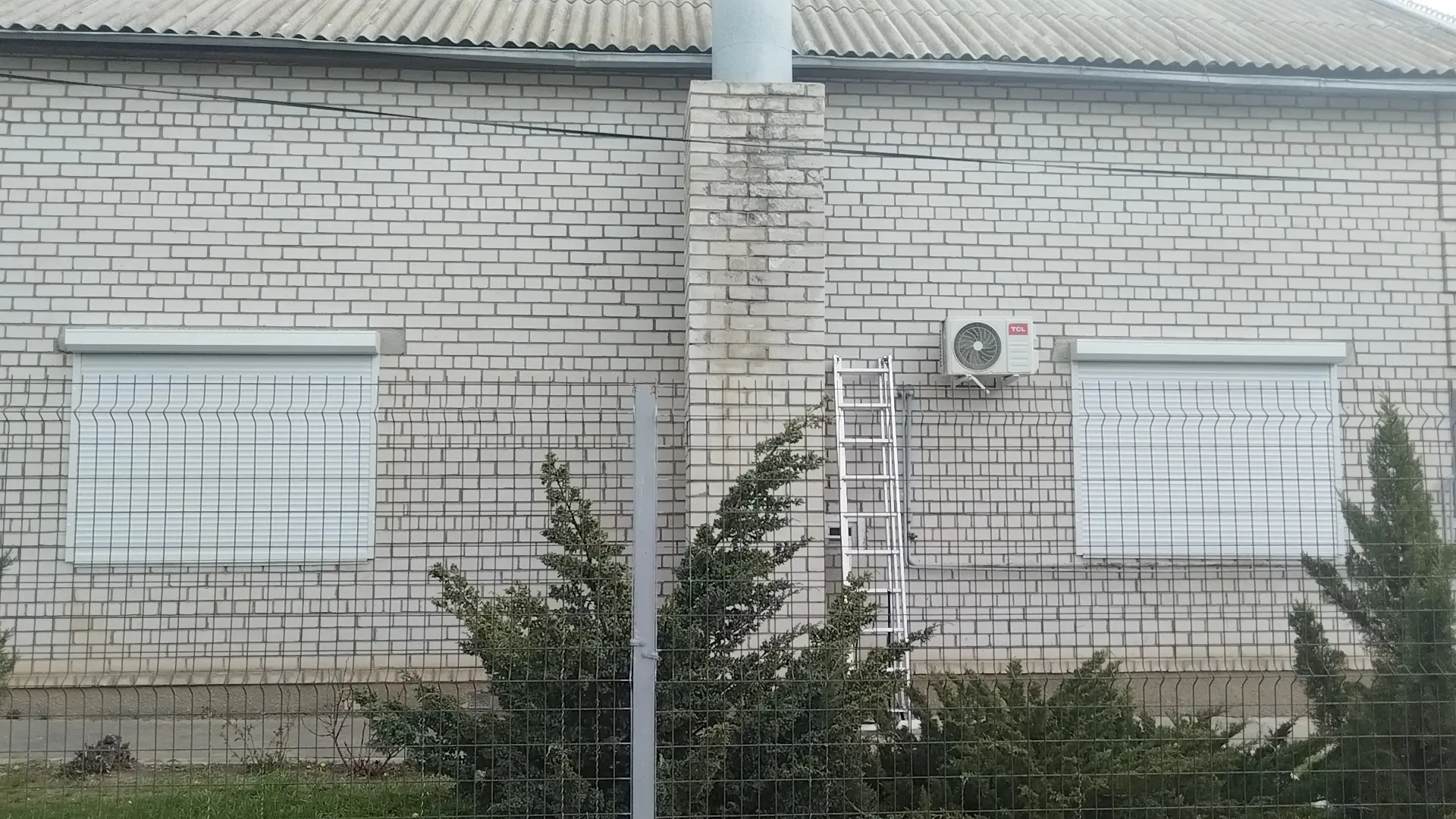

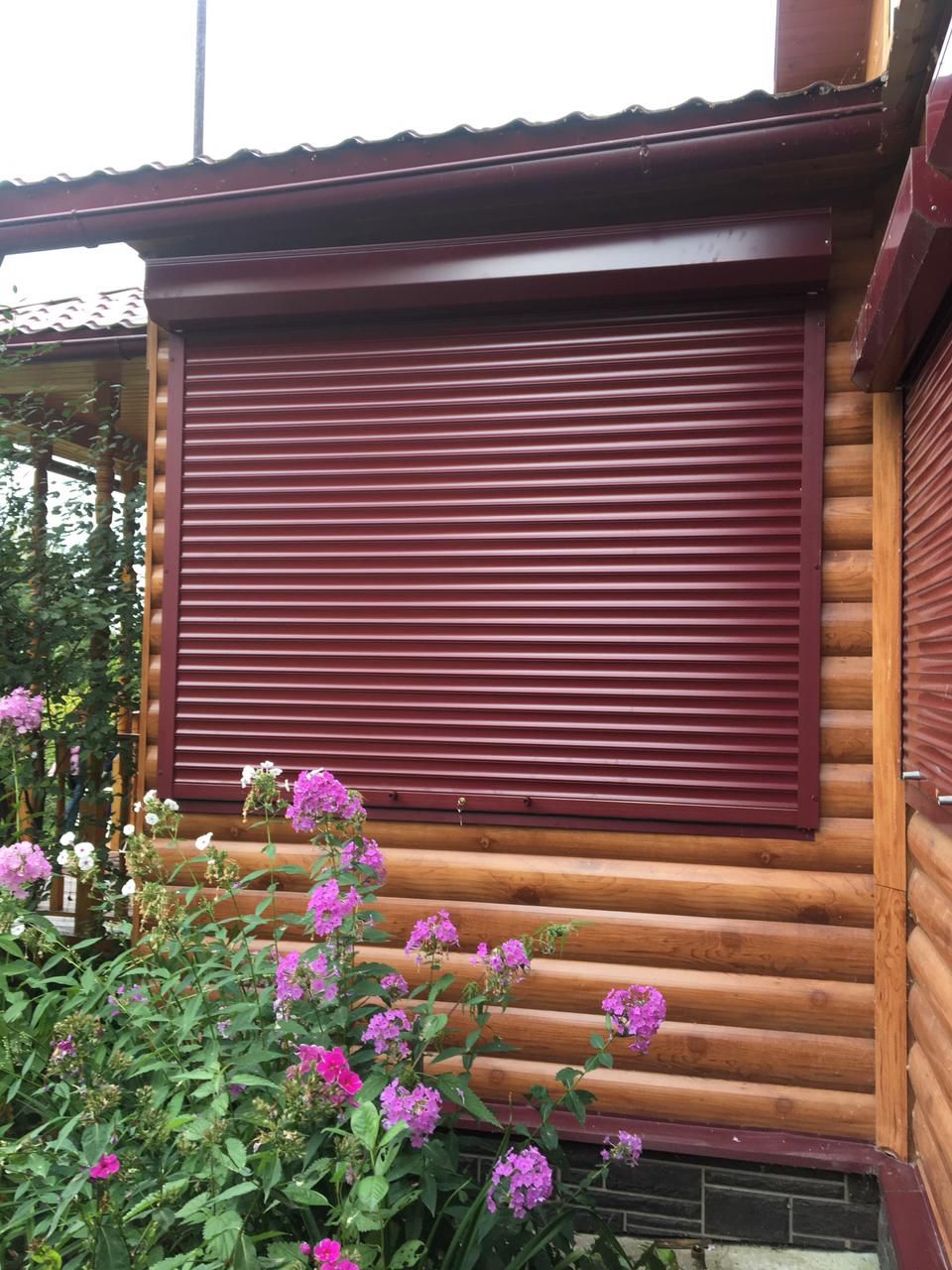

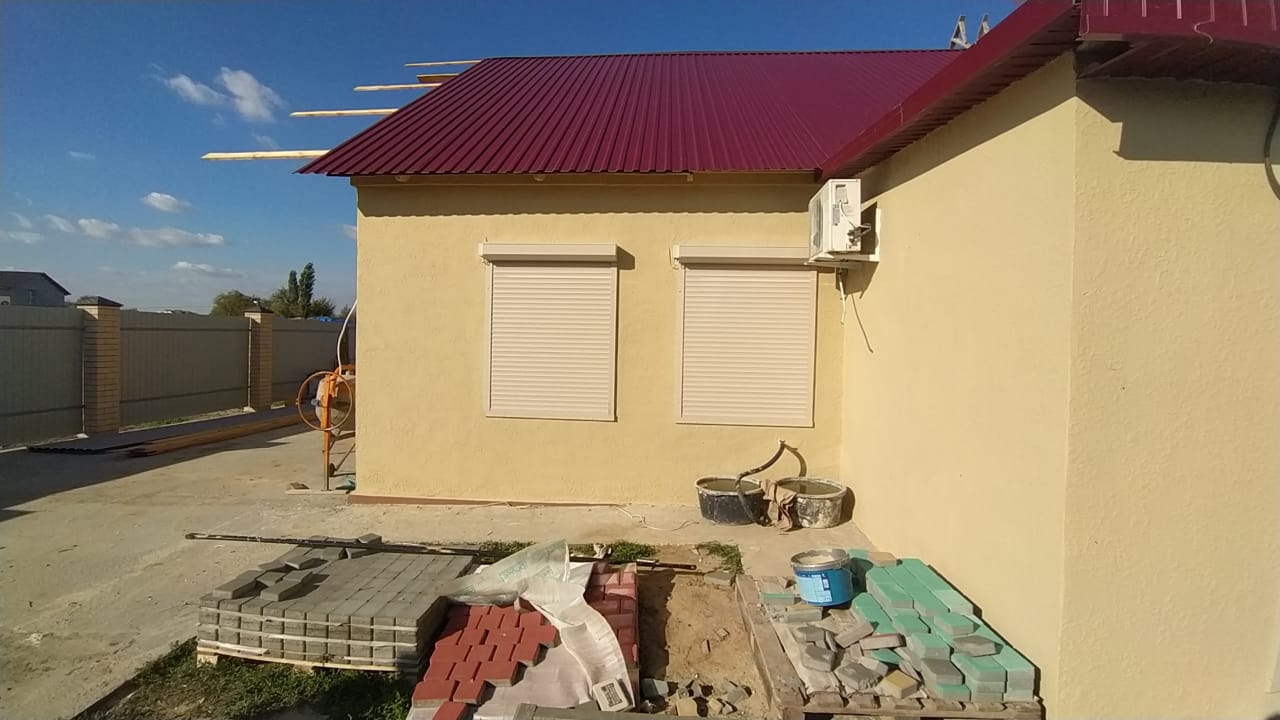

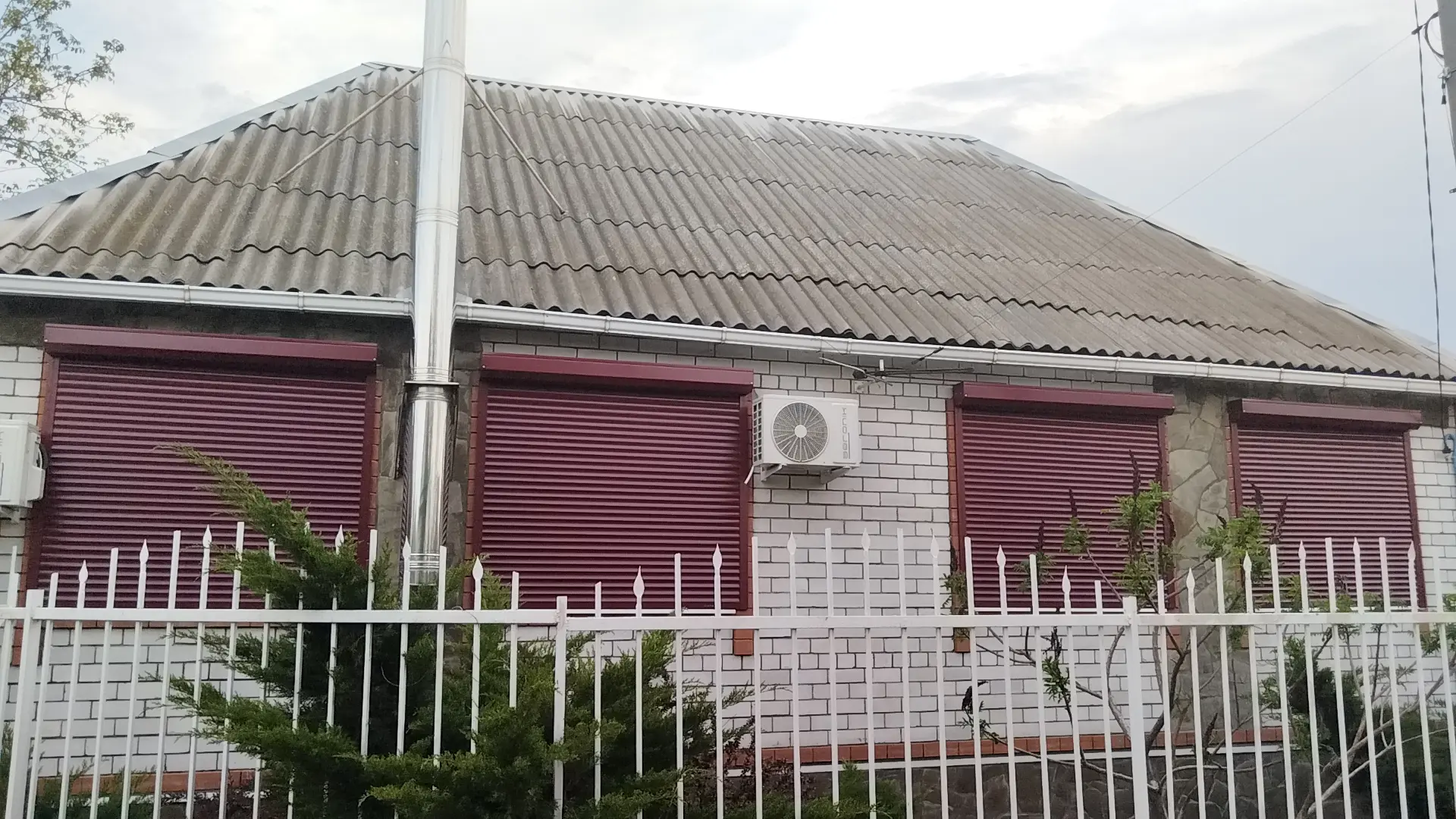

Для накладного монтажа измеряются: H — высота проёма (max), B — ширина проёма (max), h — высота притолоки (min), b1 и b2 — правое и левое боковые расстояния (min).

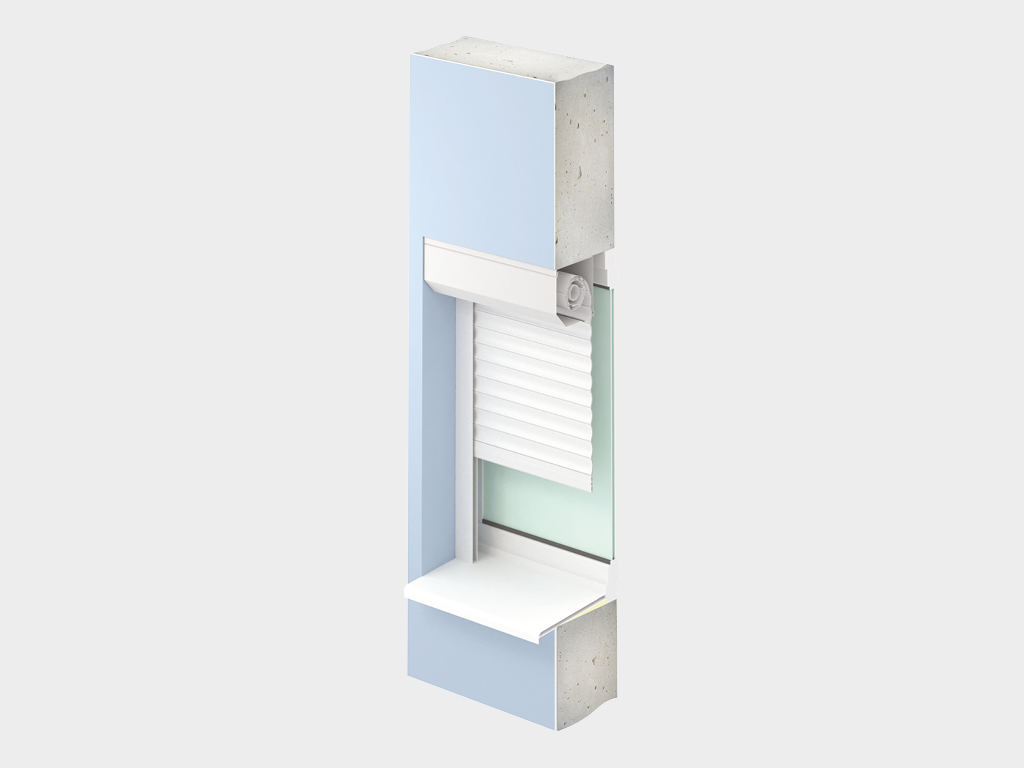

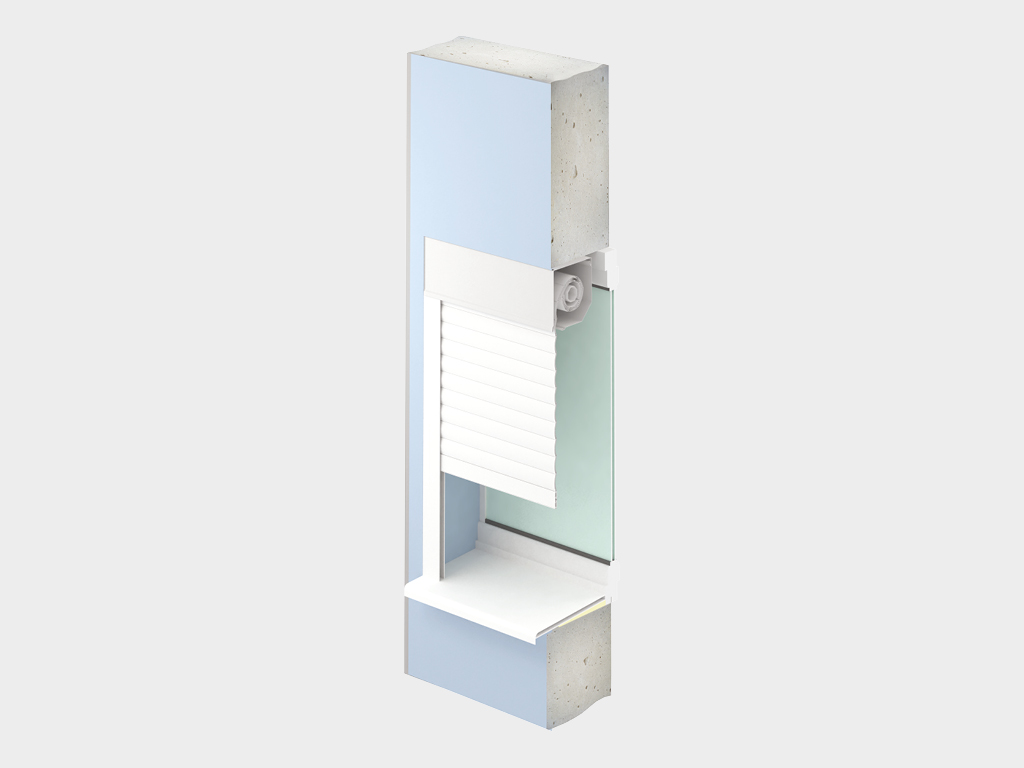

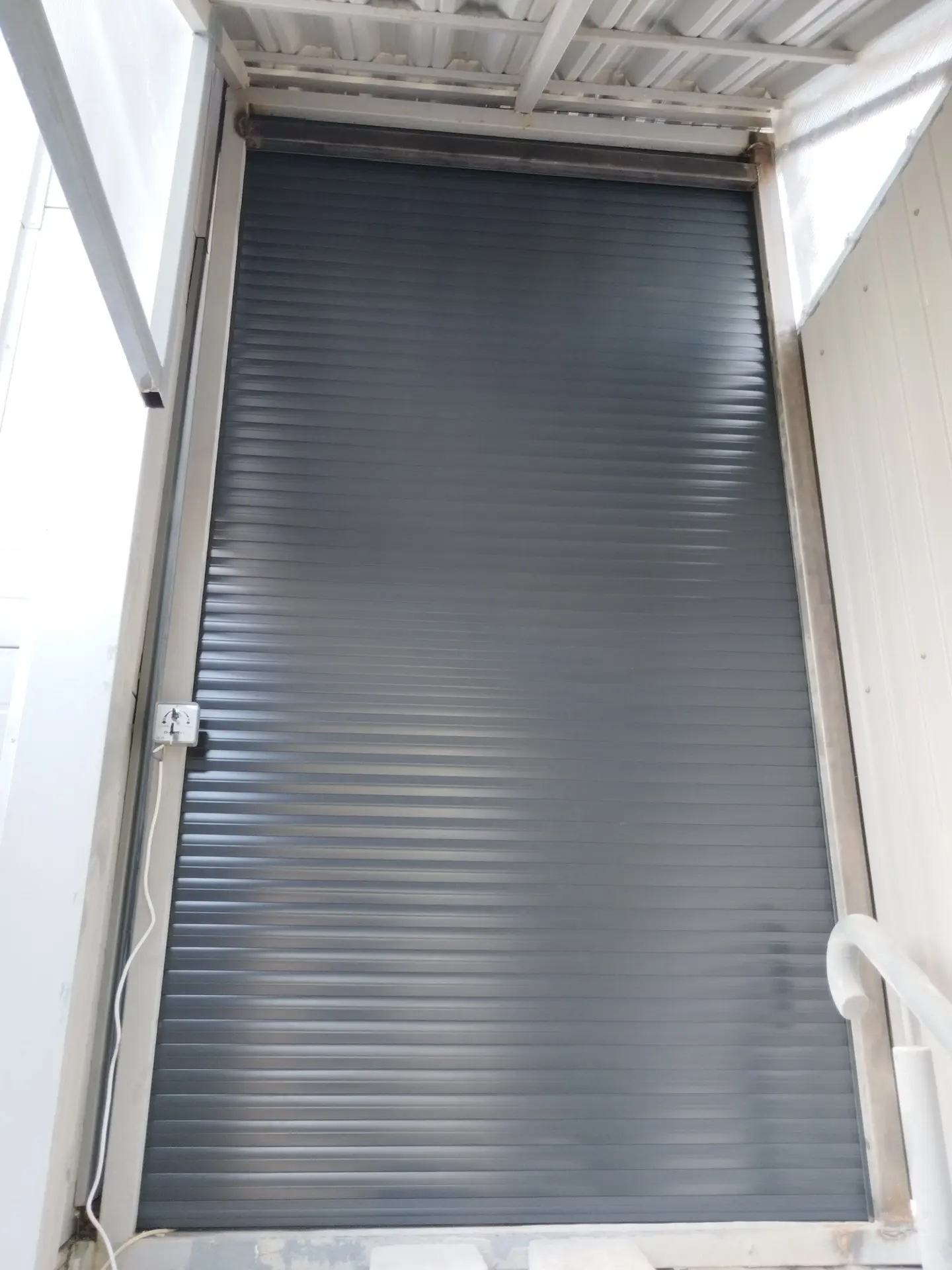

Для встроенного монтажа измеряются: H — высота проёма (min), B — ширина проёма (min). Замер рекомендуется выполнять минимум в трёх точках по каждому параметру с помощью рулетки и строительного уровня. При встроенном монтаже учитывают неровности стен и обычно корректируют размеры на 5–10 мм в меньшую сторону.

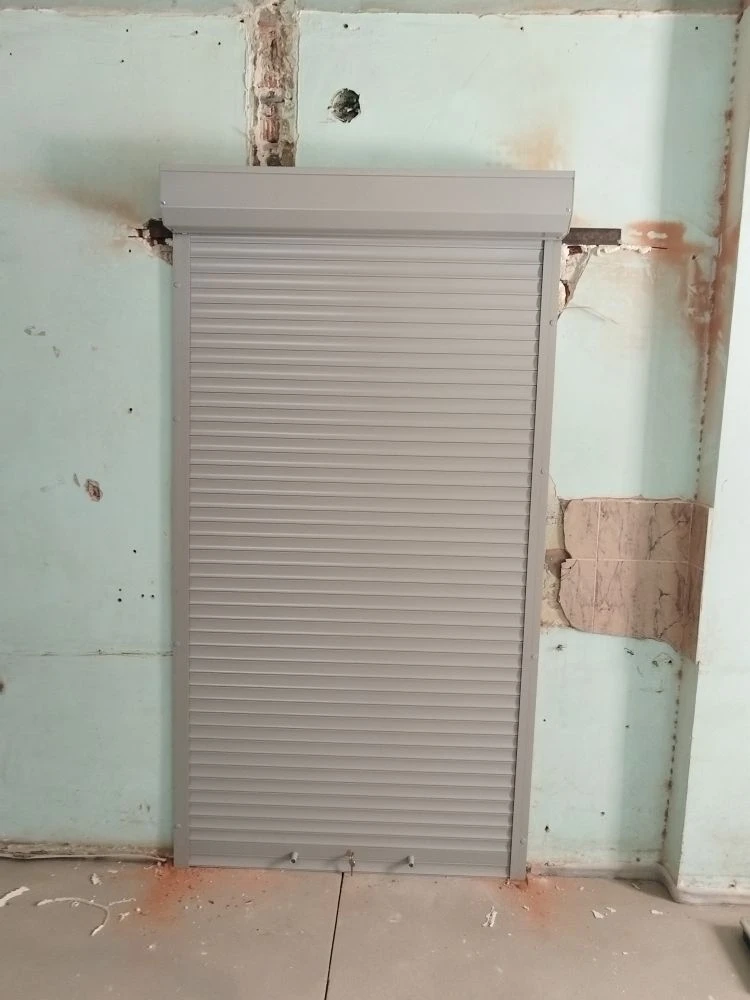

Подготовка объекта:

Подготовленный проём должен иметь прямоугольную форму. Поверхности плоскостей должны быть ровными и гладкими, без наплывов штукатурки, трещин, выступов и впадин в местах примыкания конструкции.

Основание стены должно быть монолитным и прочным: бетон, металл или полнотелый кирпич. Для пустотелого кирпича рекомендуется окантовка металлическим уголком. Отклонения рабочих поверхностей от вертикали и горизонтали — не более 1,5 мм на метр, но не более 5 мм; разность диагоналей — не более 5 мм.

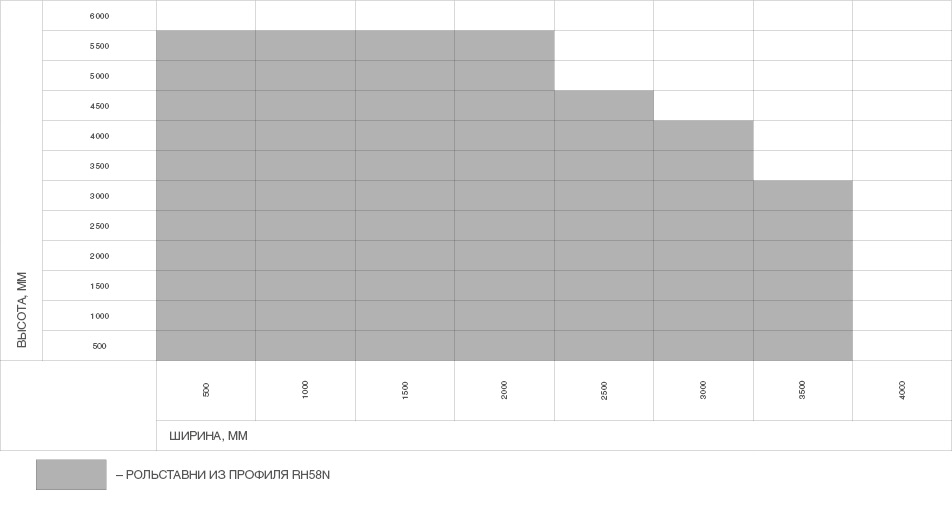

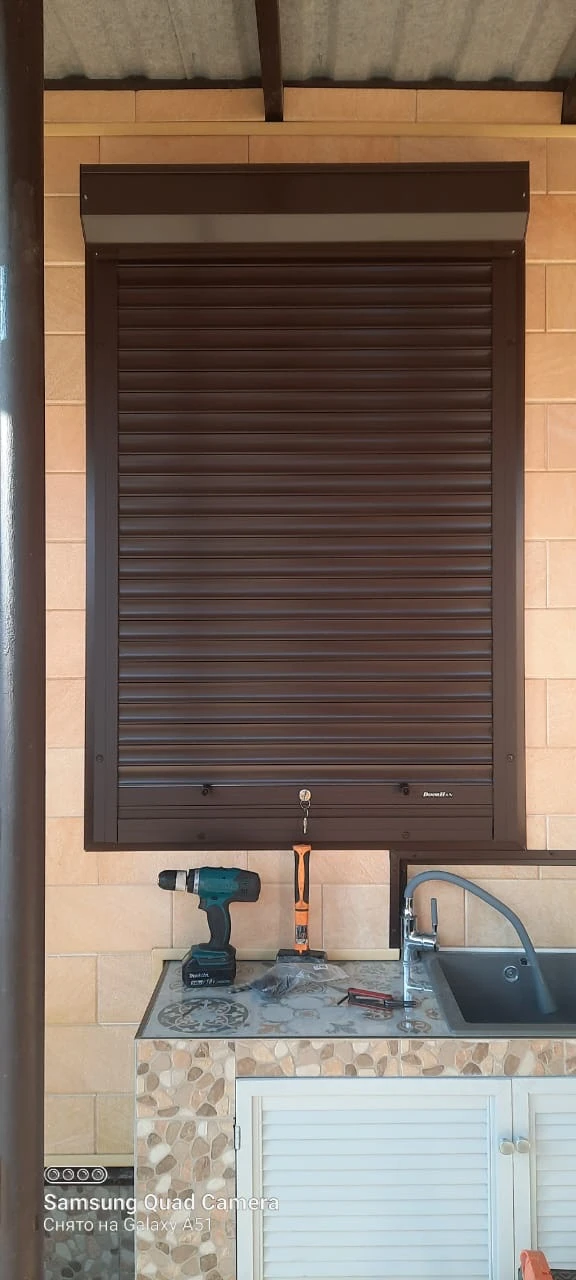

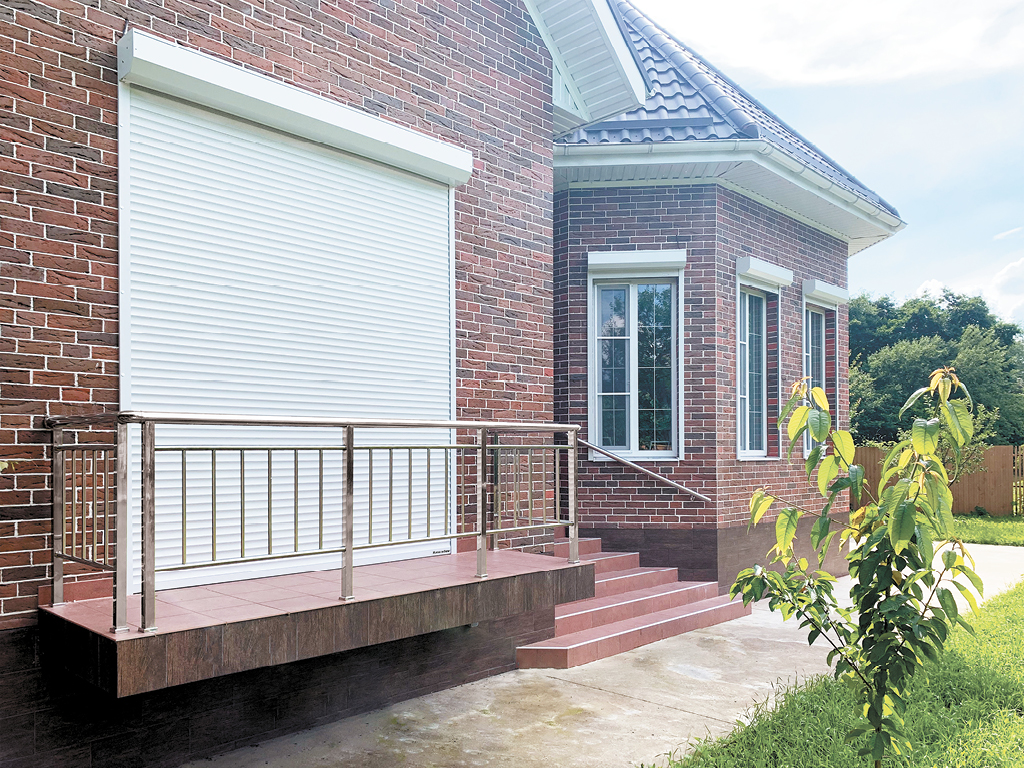

Конструкция:

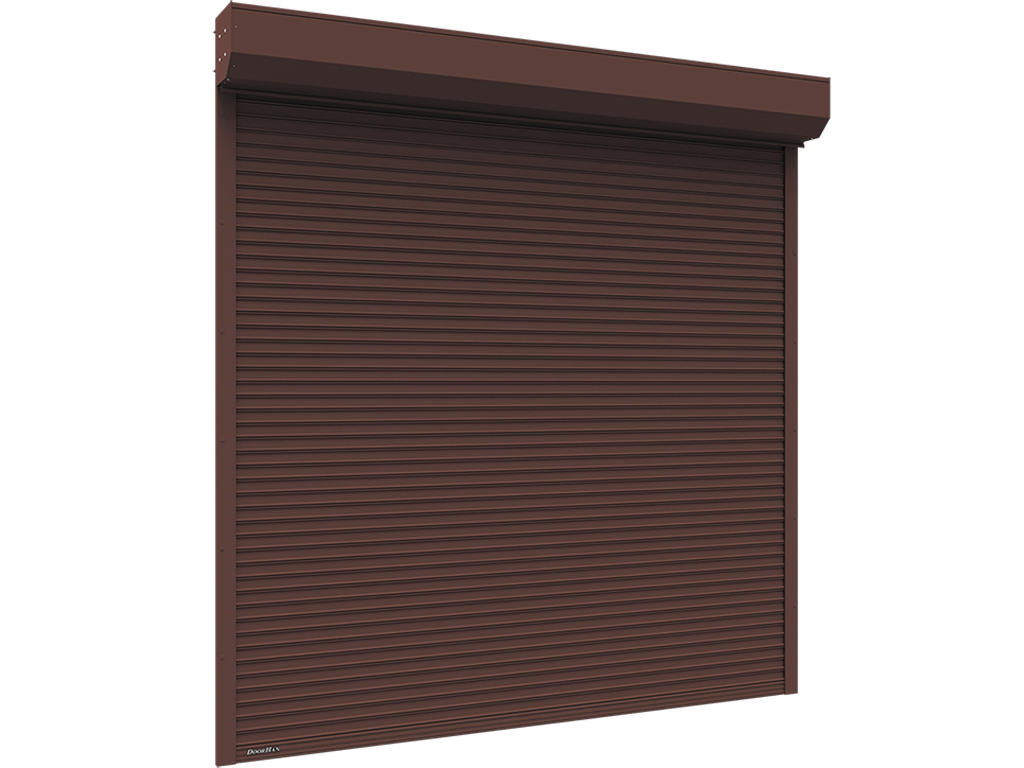

По оригинальной схеме DoorHan в конструкцию RH58N входят: боковая крышка, суппорт подшипника, направляющее устройство, ролик направляющий, подшипник, универсальная капсула, октагональный вал, ригельное кольцо, защитный короб, автоматический замок, внутривальный электропривод, пластина крепления привода, направляющий профиль, заглушка, боковой замок, концевой профиль, полотно из профиля RH58N и выключатель с ключом.

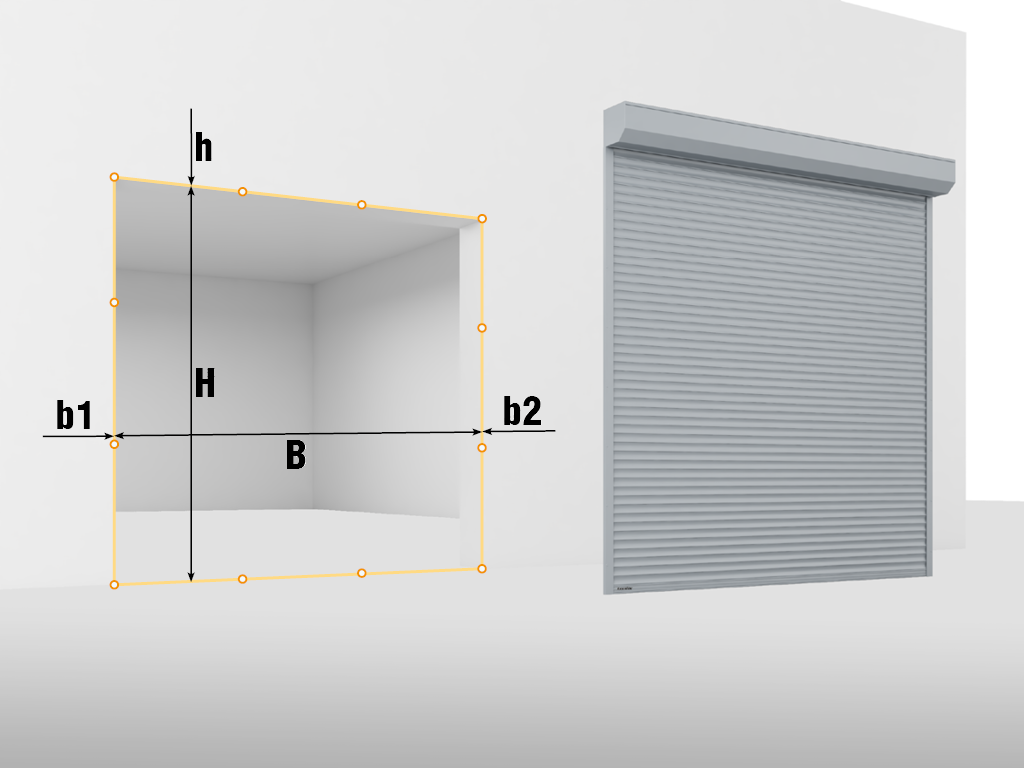

Как сделать замер:

Для накладного монтажа измеряются: H — высота проёма (max), B — ширина проёма (max), h — высота притолоки (min), b1 и b2 — правое и левое боковые расстояния (min).

Для встроенного монтажа измеряются: H — высота проёма (min), B — ширина проёма (min). Для снятия замеров рекомендуется использовать рулетку и строительный уровень, а каждый параметр проверять минимум в трёх точках. При встроенном монтаже неровности стен учитывают, уменьшая замер на 5–10 мм.

Подготовка объекта:

Подготовленные проёмы должны иметь прямоугольную форму. Поверхности плоскостей проёма должны быть ровными и гладкими, без наплывов штукатурного раствора и трещин, а зоны примыкания конструкции — без выступов и впадин.

Стена должна быть монолитной, без пустот: бетон, металл или полнотелый кирпич. Для пустотелого кирпича рекомендуется окантовка металлическим уголком. Отклонения рабочих поверхностей от вертикали и горизонтали — не более 1,5 мм на метр, но не более 5 мм; разность диагоналей — не более 5 мм.

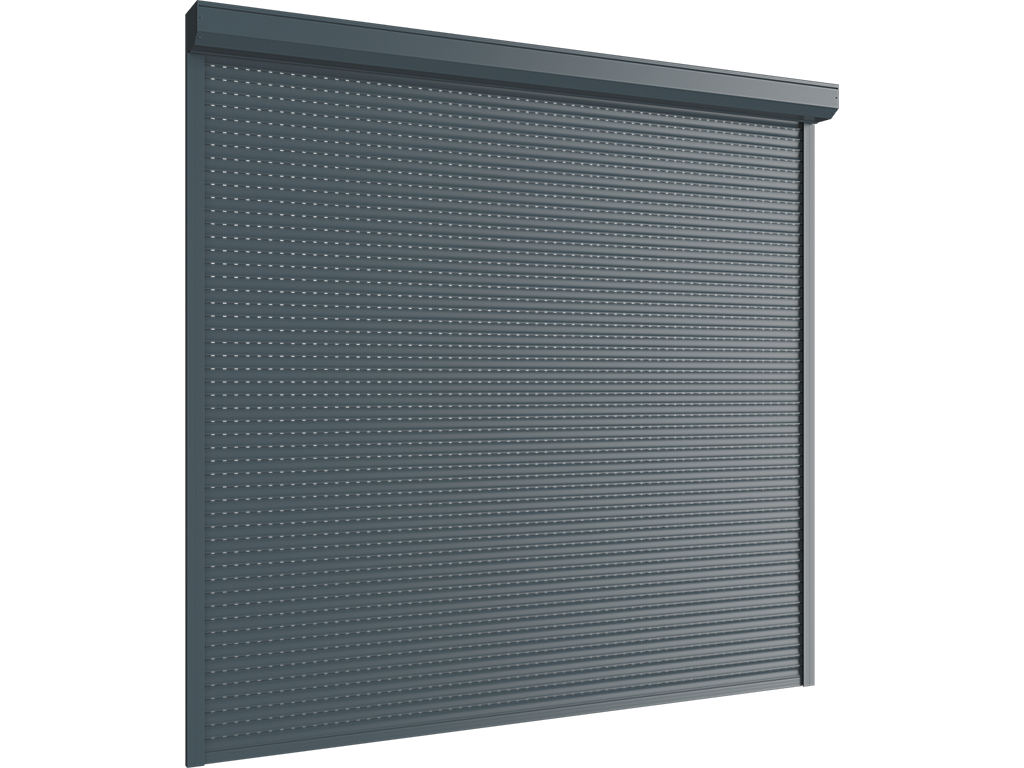

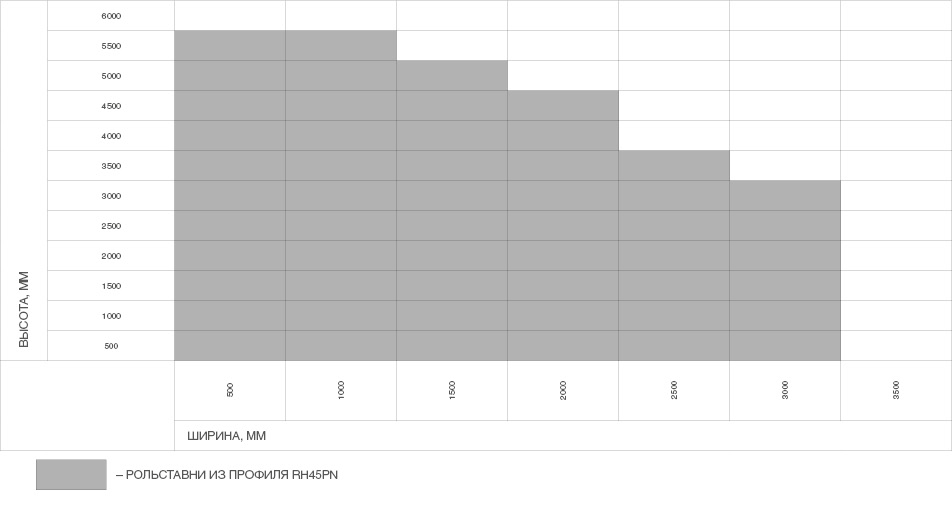

Конструкция RH45PN:

1. Крышка боковая серий RK125–RK250S
2. Суппорт подшипника BS100
3. Направляющее устройство RU45
4. Подшипник BR28
5. Капсула универсальная KP40 / KP60 / KPU60
6. Вал октагональный RV40 / RV60 / RV60-1
7. Кольцо ригельное RD40 / RD60

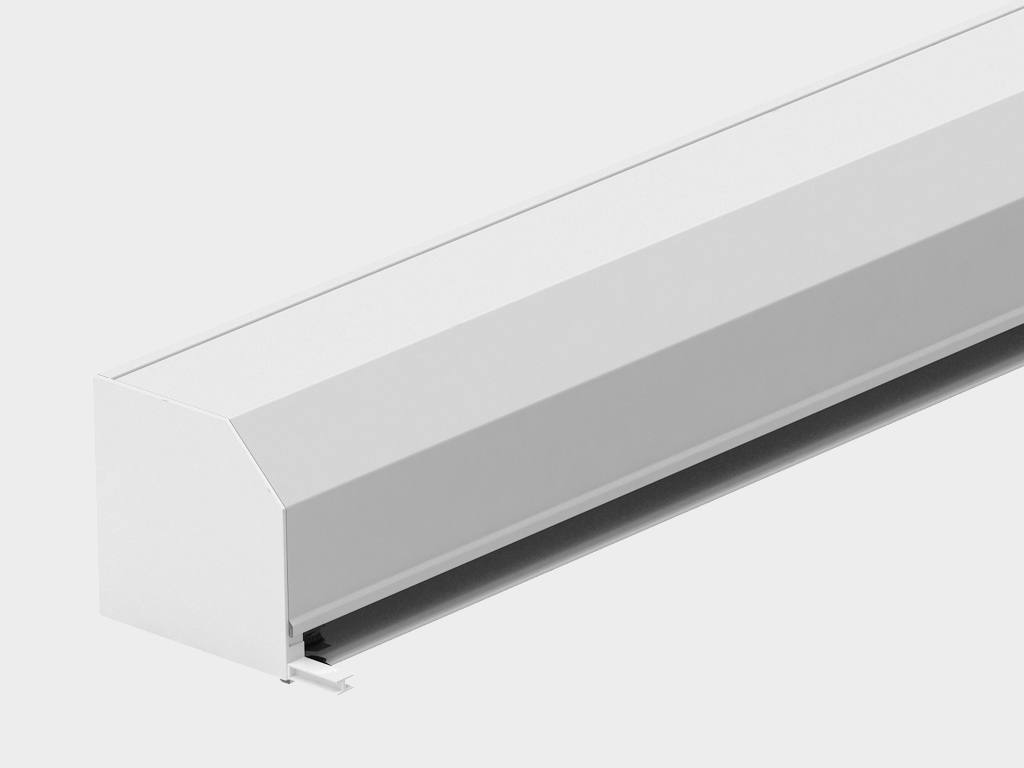

8. Короб защитный серий RB125–RB250
9. Замок автоматический RM1

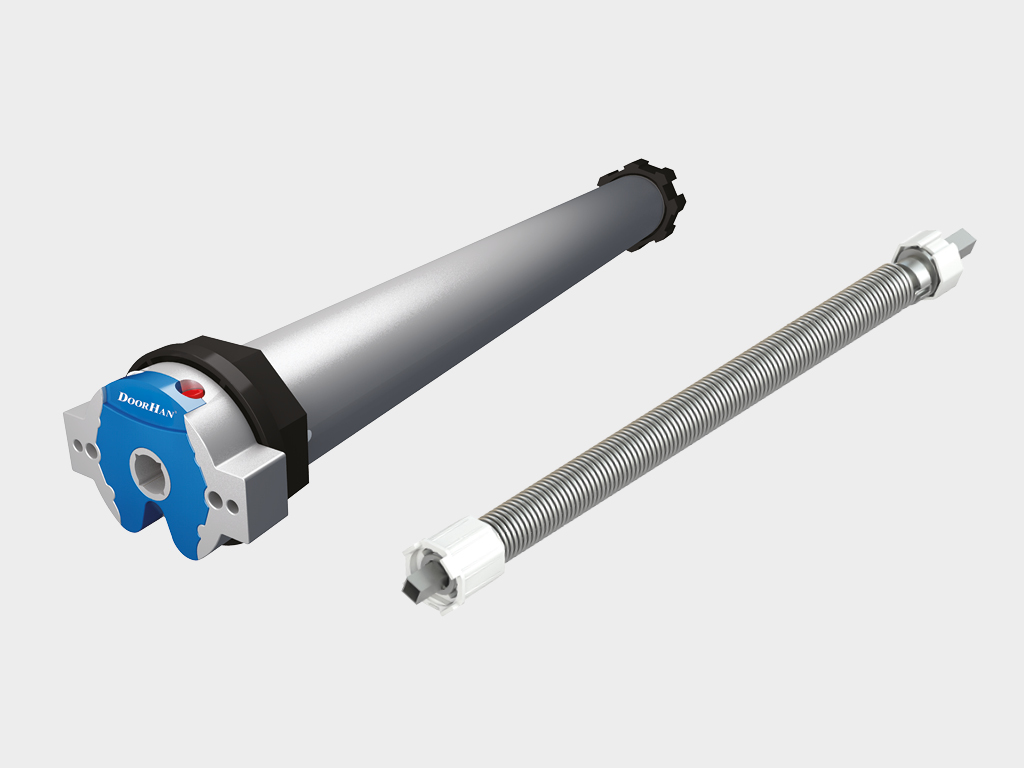

10. Электропривод внутривальный
11. Пластина крепления привода BU100K

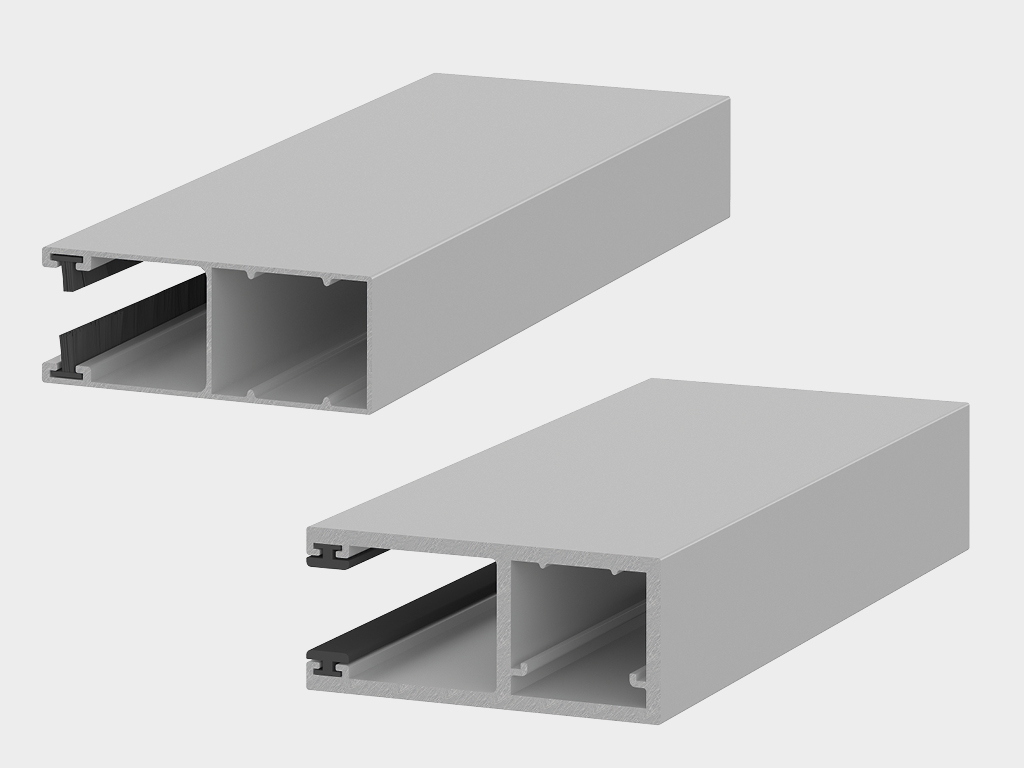

12. Направляющий профиль RG52M / RG53MS / RG62BS / RG64
13. Заглушка PB14
14. Замок боковой SL45M / SLA45

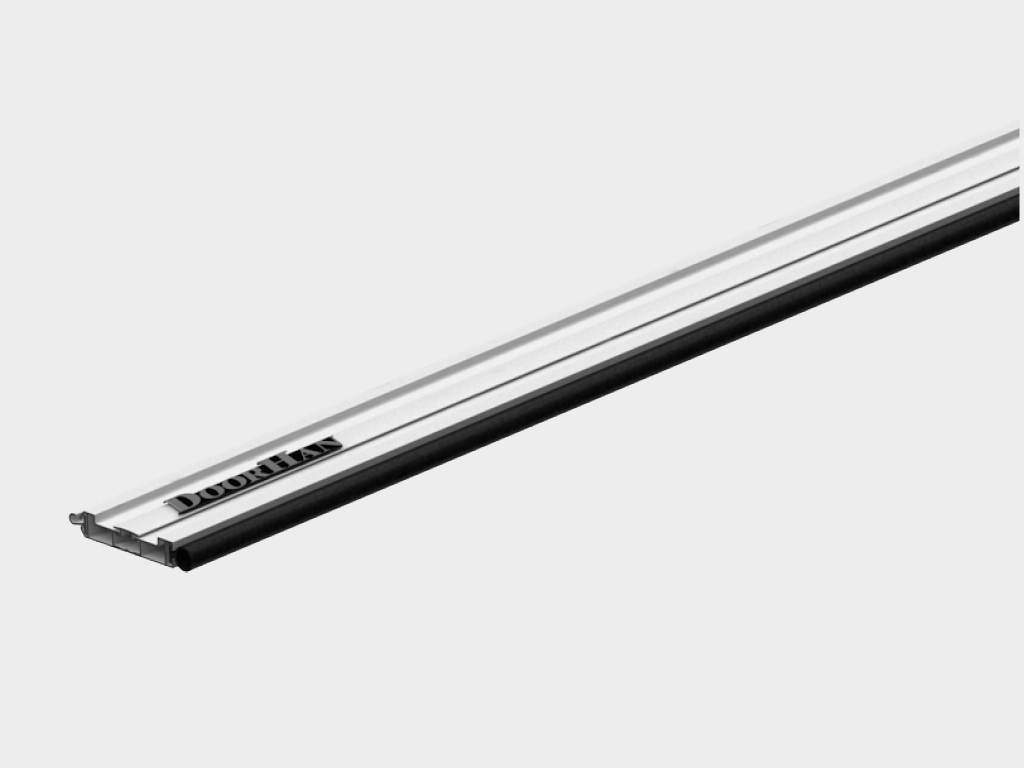

15. Профиль концевой RA45EN / RA45KN

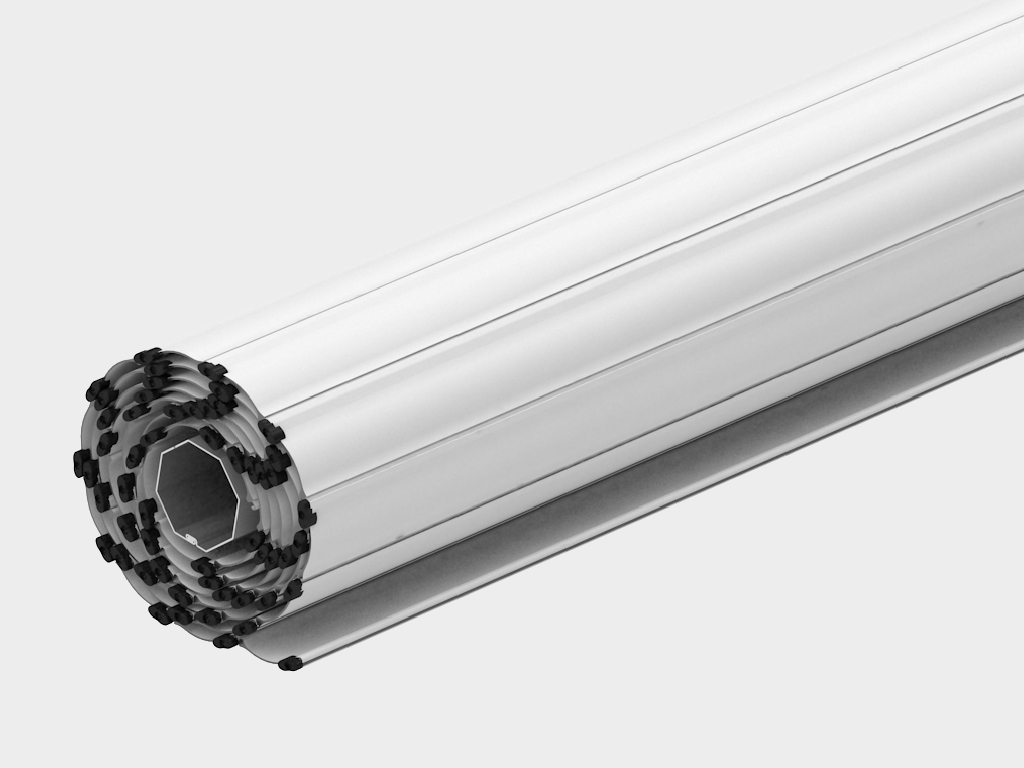

16. Профиль полотна RH45PN

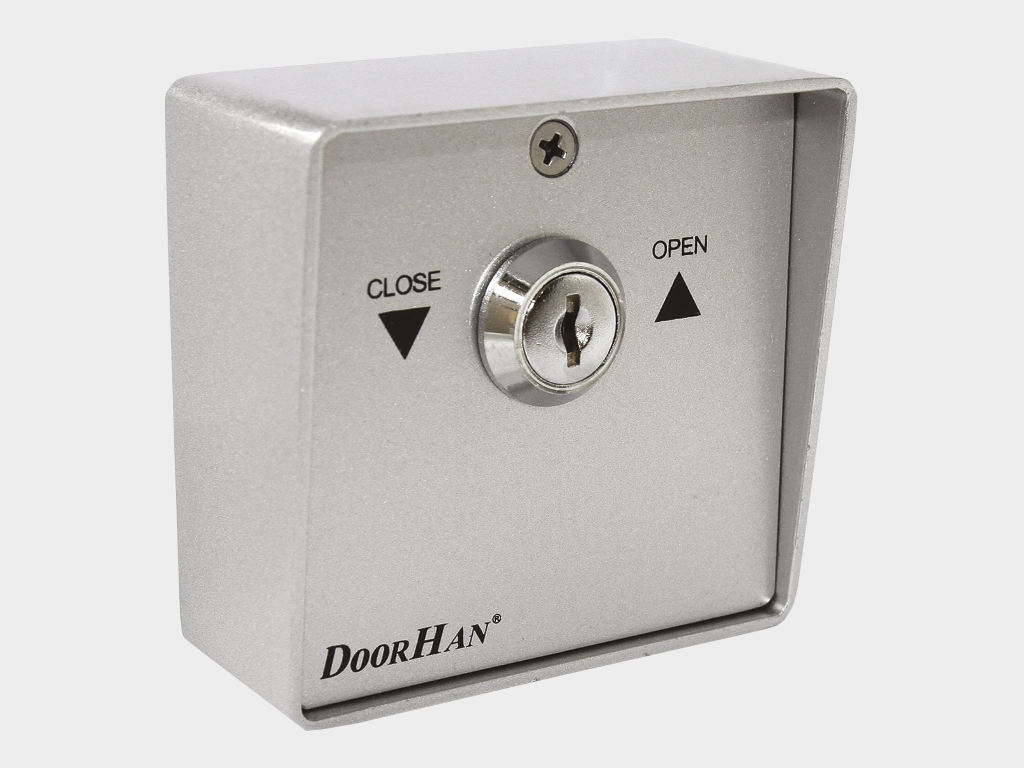

17. Выключатель с ключом SWM / SWK

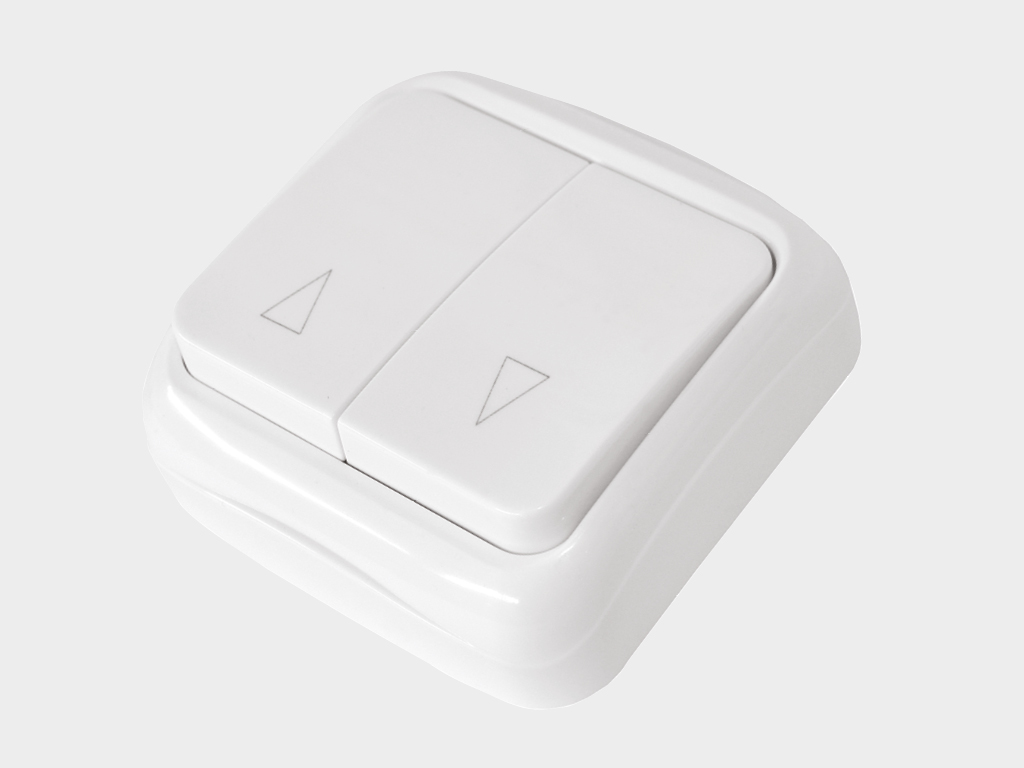

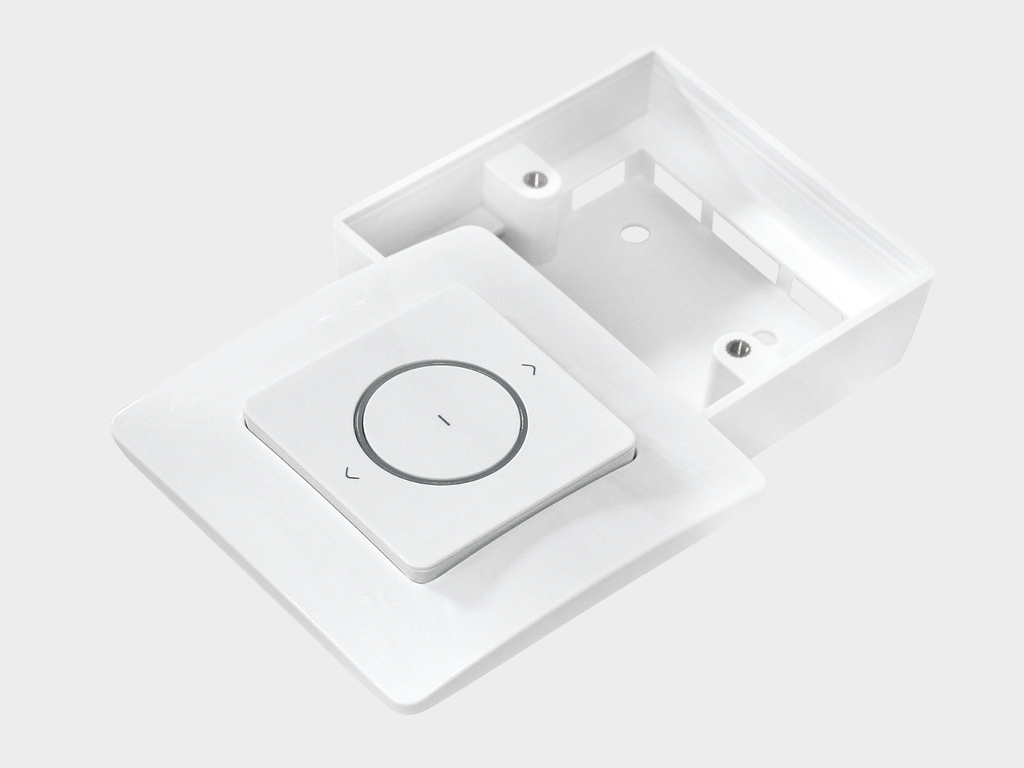

18. Выключатель клавишный SWB / SWH

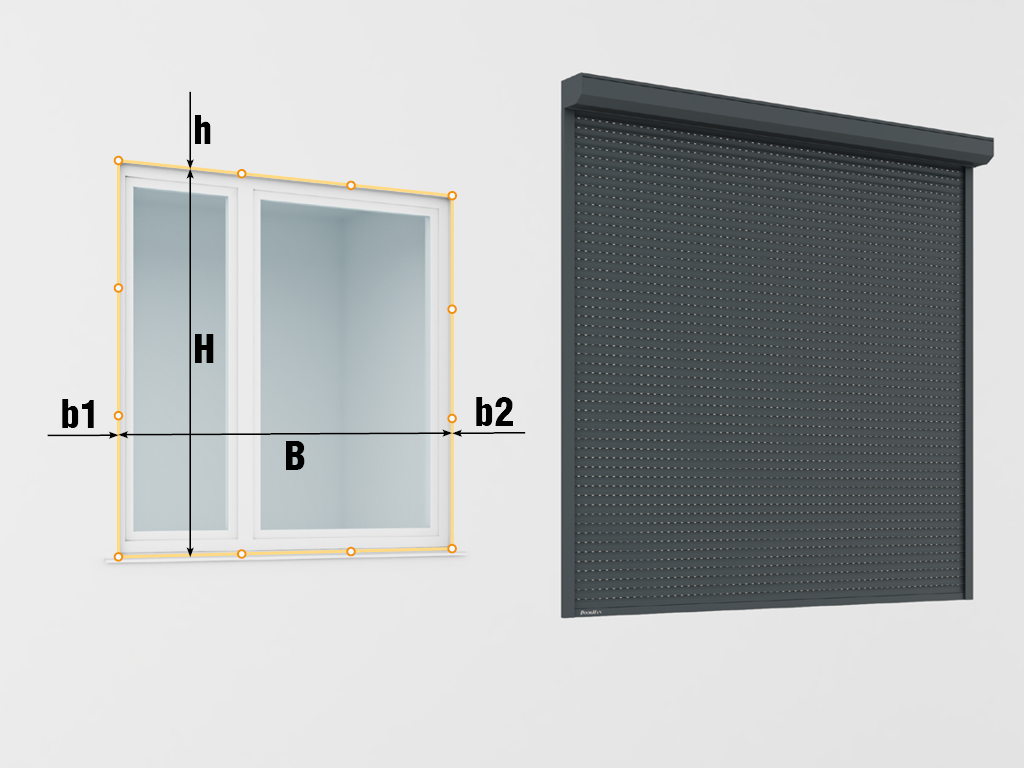

Как сделать замер:

Для накладного монтажа измеряются: H — высота проёма по максимальному значению, B — ширина проёма по максимальному значению, h — высота притолоки, b1 и b2 — правое и левое боковые расстояния.

Для встроенного монтажа измеряются: H — высота проёма по минимальному значению и B — ширина проёма по минимальному значению. Замер лучше выполнять минимум в трёх точках по каждому параметру с проверкой уровня и геометрии проёма.

Подготовка объекта:

Подготовленный проём должен иметь прямоугольную форму. Поверхности должны быть ровными и гладкими, без наплывов штукатурки, трещин, выступов и впадин в местах примыкания направляющих и короба.

Основание стены должно быть прочным и надёжным: бетон, металл или полнотелый кирпич. Для пустотелого кирпича рекомендуется окантовка металлическим уголком. Допустимые отклонения рабочих поверхностей от вертикали и горизонтали — не более 1,5 мм на метр, но не более 5 мм; разность диагоналей — не более 5 мм.

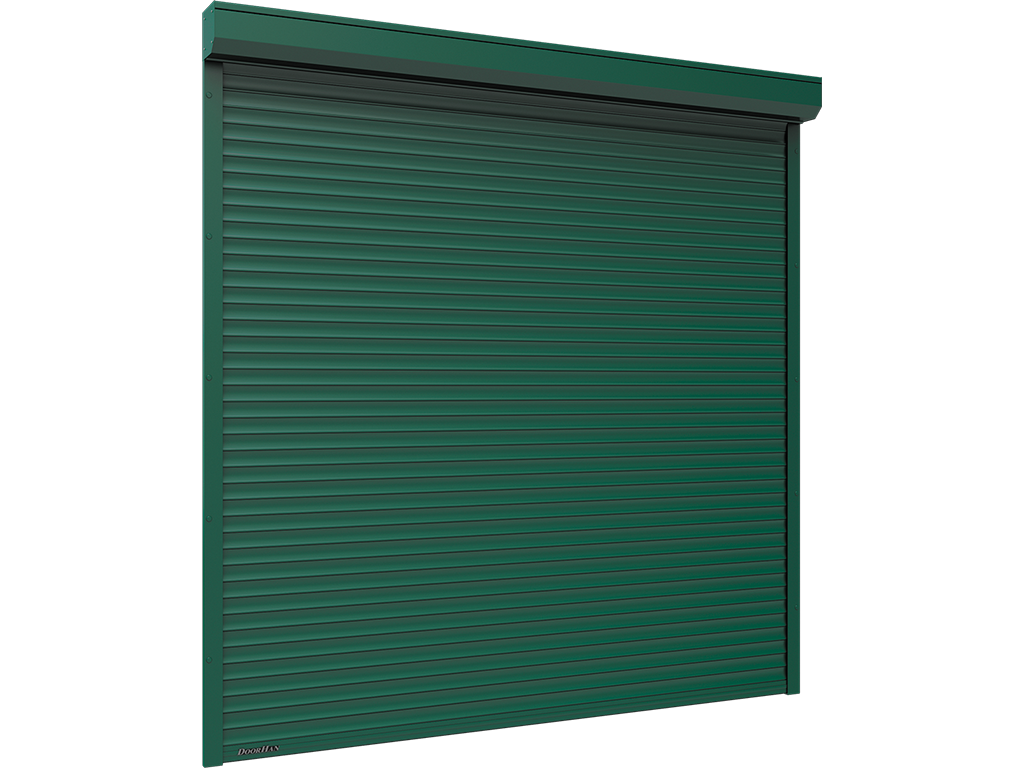

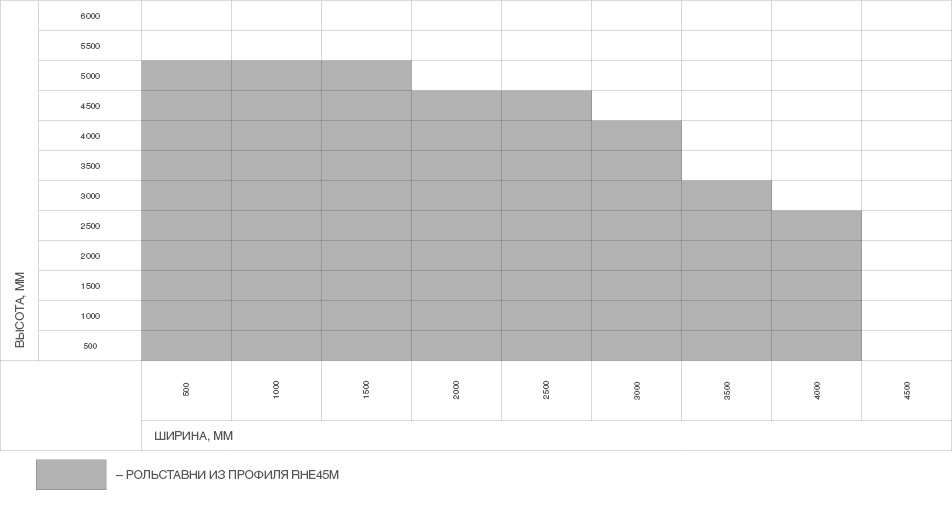

Конструкция RHE45M:

1. Крышка боковая серий RK137, RSK137, RK150, RK165, RK180, RK205, RSK230, RK250S
2. Суппорт подшипника BS100, BS42
3. Направляющее устройство RU45
4. Подшипник BR28, BR42
5. Капсула универсальная KP40, KP60, KPU60, KPU70
6. Вал октагональный RV40, RV60-1, RV60, RV70
7. Кольцо ригельное RD40, RD60, RD70
8. Короб защитный RB137, RB150, RB165, RB180, RB205, RB230, RB250
9. Замок автоматический RM1
10. Электропривод внутривальный
11. Пластина крепления привода BU100K
12. Направляющий профиль RG53MS, RG62BS
13. Заглушка PB14
14. Замок боковой SLE45M
15. Профиль концевой RA45EN, RA45KN
16. Профиль полотна RHE45M
17. Выключатель с ключом SWM, SWK
18. Выключатель клавишный SWB, SWH

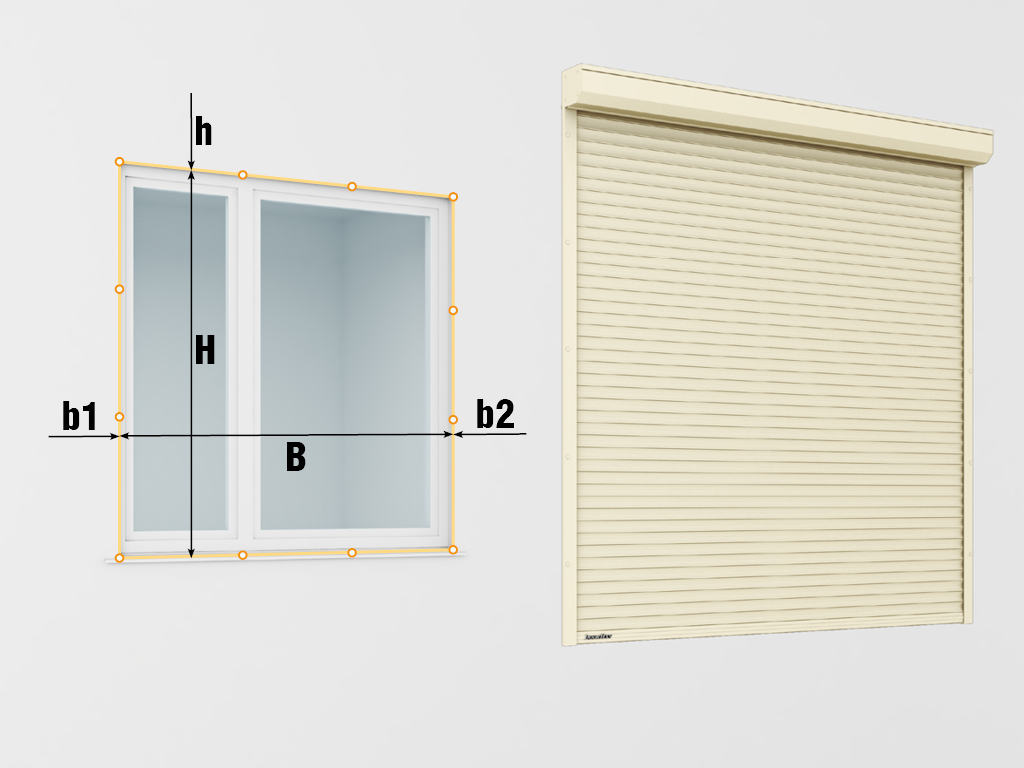

Как сделать замер:

Для накладного монтажа измеряются: H — высота проёма по максимальному значению, B — ширина проёма по максимальному значению, h — высота притолоки, b1 и b2 — правое и левое боковые расстояния.

Для встроенного монтажа измеряются: H — высота проёма по минимальному значению и B — ширина проёма по минимальному значению. Замер рекомендуется выполнять минимум в трёх точках по каждому параметру с использованием рулетки и строительного уровня.

При встроенном способе монтажа следует учитывать возможные неровности стен и корректировать размеры на 5–10 мм в меньшую сторону.

Подготовка объекта:

Подготовленный проём должен иметь прямоугольную форму. Поверхности примыкания направляющих и короба должны быть ровными и гладкими, без наплывов штукатурки, трещин, выступов и впадин.

Основание стены должно быть прочным и монолитным: бетон, металл или полнотелый кирпич. Для пустотелого кирпича рекомендуется предварительная окантовка металлическим уголком.

Отклонения рабочих поверхностей от вертикали и горизонтали допускаются не более 1,5 мм на метр, но не более 5 мм; разность диагоналей — не более 5 мм.

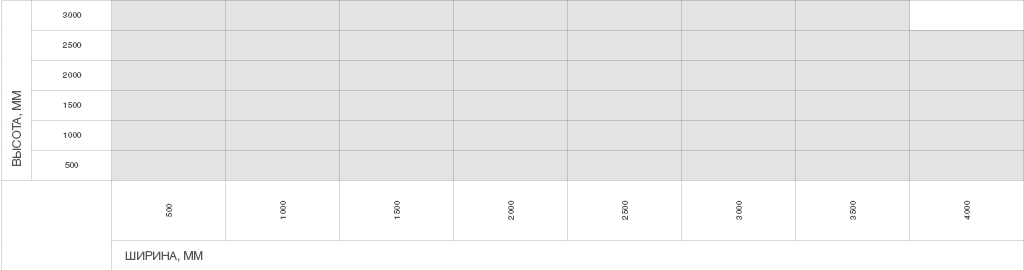

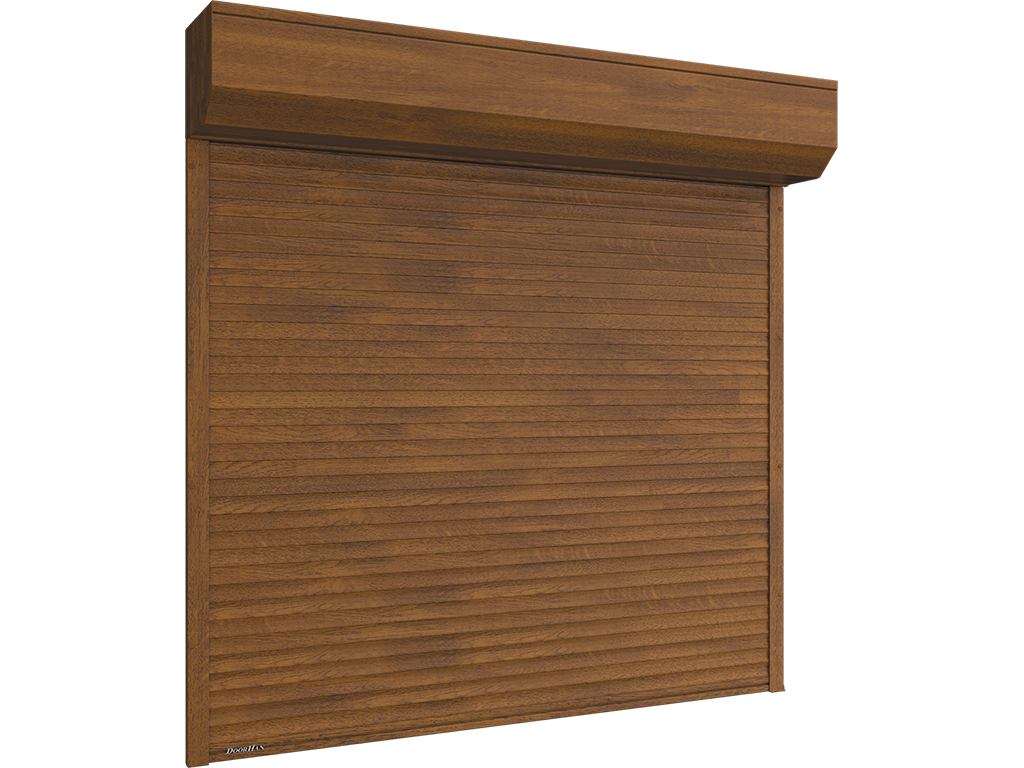

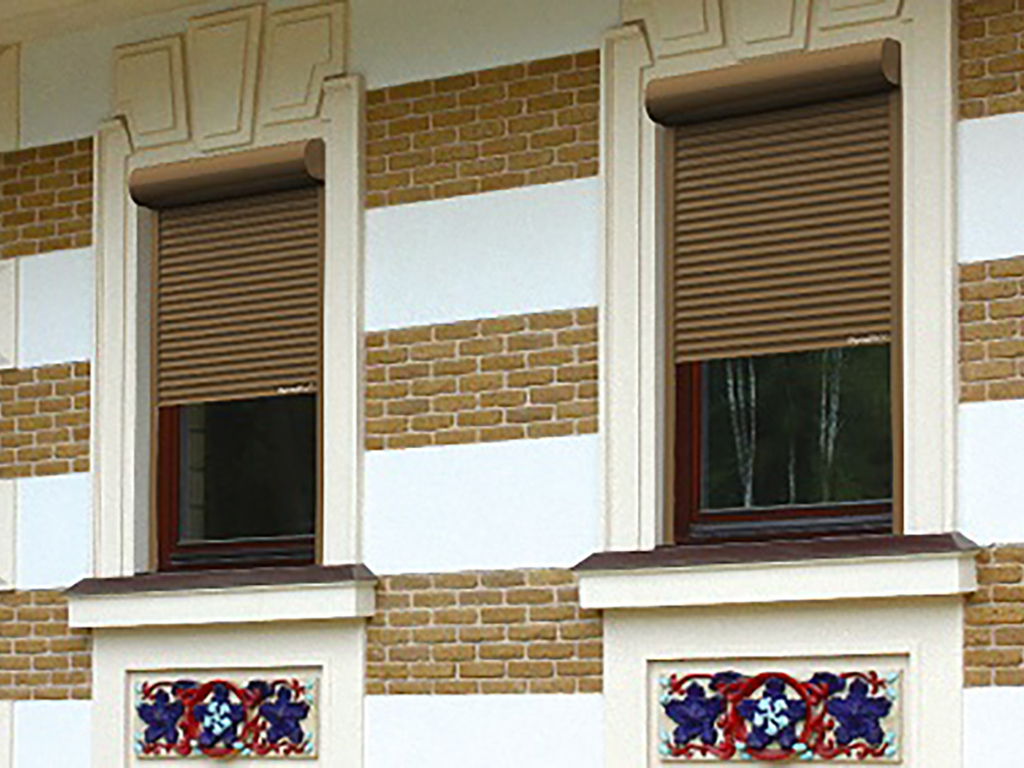

Конструкция RHE45 Premium:

• Крышка боковая серий RK165, RK180, RK205
• Суппорт подшипника серий BS100, BS42
• Направляющее устройство серии RU45
• Подшипник серий BR28, BR42
• Капсула универсальная серий KP40, KP60, KPU60, KPU70
• Вал октагональный серий RV40, RV60-1, RV60, RV70
• Кольцо ригельное серий RD40, RD60, RD70
• Короб защитный серий RD165, RD180, RD205
• Замок автоматический серий RM2, RM3
• Электропривод внутривальный
• Пластина крепления привода серии BU100K
• Направляющий профиль серий RG53MS, RH62BS
• Заглушка серии PB14
• Замок боковой серии SLE45
• Профиль концевой серий RA45EN, RA45KN
• Профиль полотна серии RHE45
• Выключатель с ключом серий SWM, SWK
• Выключатель клавишный серий SWB, SWH

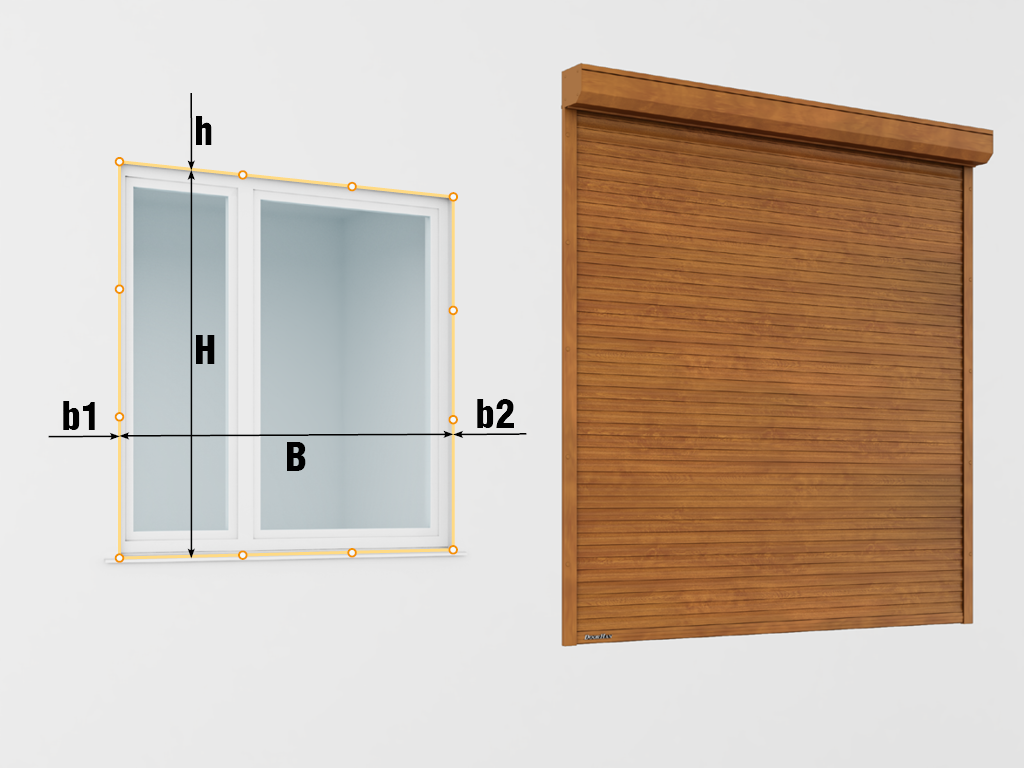

Как сделать замер:

Перед заказом необходимо замерить фактическую ширину и высоту проёма минимум в трёх точках, а также проверить размеры притолоки и боковых пристенков. Для серии RHE45 Premium особенно важно учитывать тип монтажа и габариты короба, чтобы сохранить премиальный внешний вид фасада.

Если поверхность имеет отклонения по уровню или геометрии, ориентироваться следует на наибольшие значения для накладного монтажа. При встроенном монтаже дополнительно проверяют глубину ниши и направление открывания створок.

Подготовка объекта:

До монтажа нужно подготовить строительный проём: проверить ровность плоскостей, прочность основания под крепёж, размеры притолоки и пристенков, а также отсутствие помех для движения полотна и установки направляющих.

Поверхности должны быть завершены по мокрым процессам, высушены и очищены. Для премиального изделия особенно важно заранее выверить геометрию проёма, чтобы обеспечить точную установку и аккуратный внешний вид конструкции.

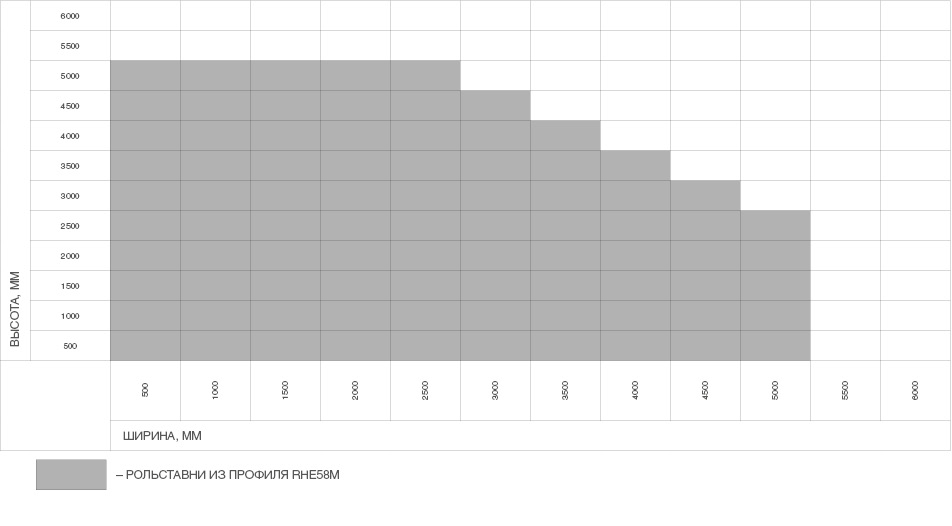

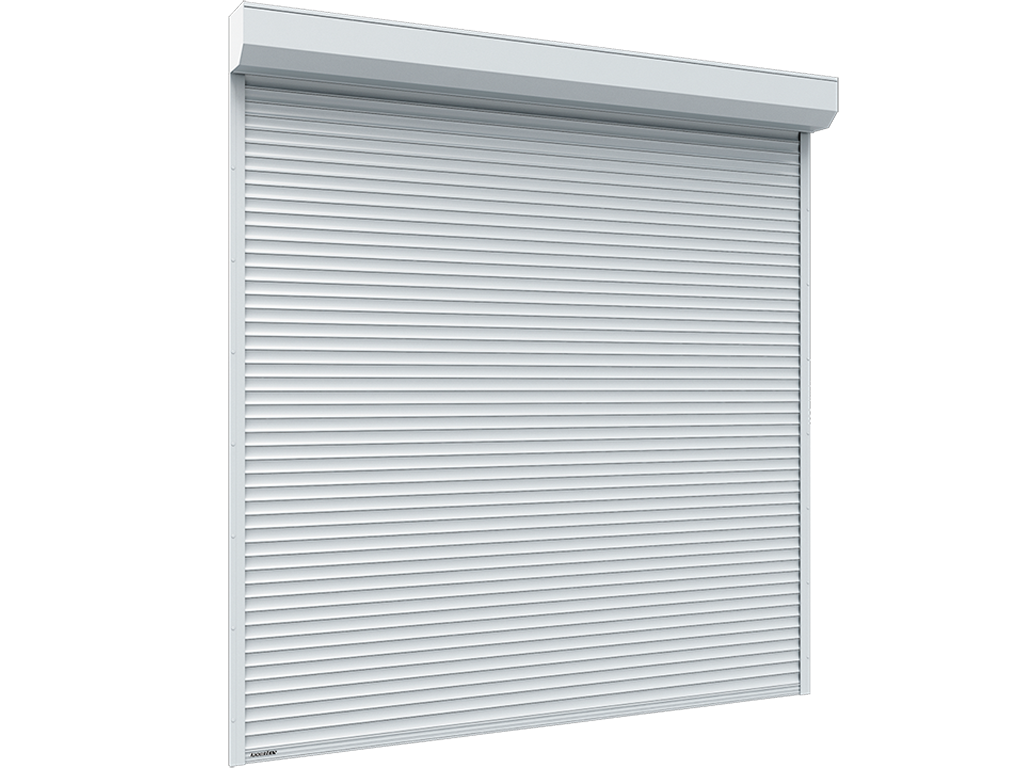

Конструкция RHE58M:

• Крышка боковая серий RK180, RK205, RK230, RK250, RK250S, RK300, RSK300, RK375
• Суппорт подшипника серий BS100, BS42
• Направляющее устройство серии RU65
• Ролик направляющий серий RU77 / RV77
• Подшипник серий BR28, BR42
• Капсула универсальная серий KP60, KPU60, KPU70, KPU70S
• Вал октагональный серий RV60, RV70, RV102
• Кольцо ригельное серий RD60, RD70
• Короб защитный серий RB180, RB205, RSK230, RB250, RB300, RB375
• Замок автоматический серий RM2, RM3
• Электропривод внутривальный
• Пластина крепления привода серии BU100K
• Направляющий профиль серий RG65MS, RG65S, RG70MS, RG70S
• Заглушка серии PB14
• Замок боковой серии SLE58M
• Профиль концевой серий RA50EM, RA58KN
• Профиль полотна серии RHE58M

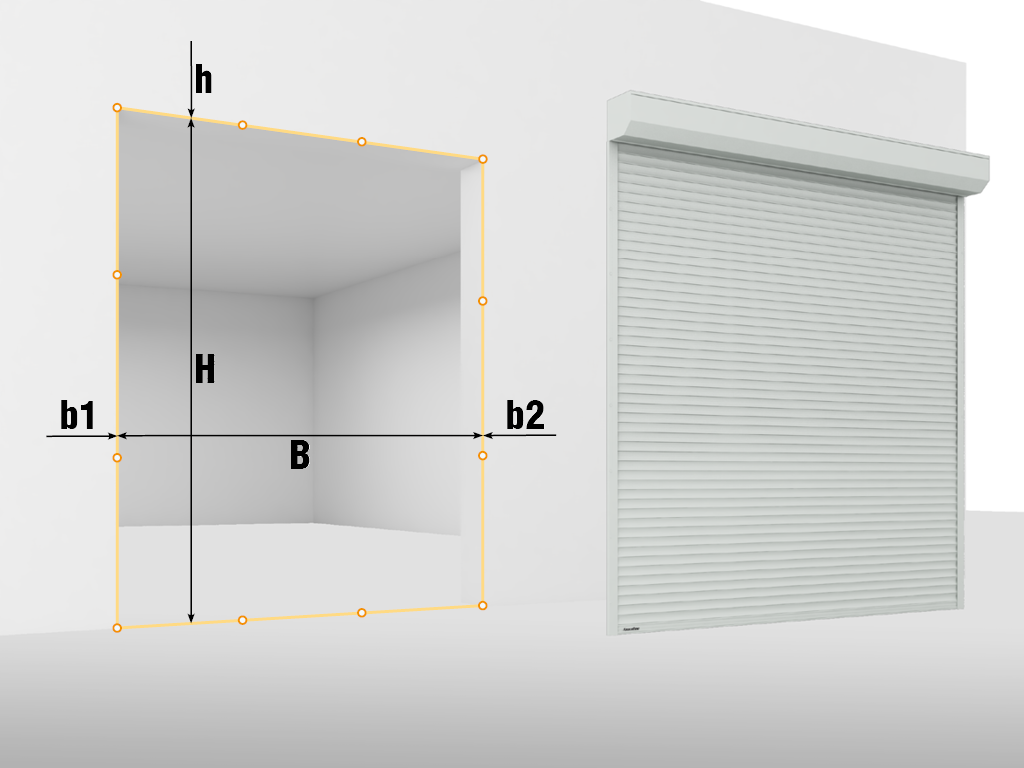

Как сделать замер:

Для накладного монтажа измеряются высота проёма H и ширина проёма B по максимальным значениям, а также минимальные размеры притолоки h и боковых пристенков b1 и b2. Для встроенного монтажа высота и ширина проёма принимаются по минимальным значениям.

Замер каждого параметра рекомендуется выполнять минимум в трёх точках с помощью рулетки и строительного уровня. При неровностях стен для встроенного монтажа размеры корректируют в меньшую сторону на 5–10 мм.

Требования к строительному объекту:

Подготовленный проём должен иметь прямоугольную форму. Поверхности в местах крепления направляющих и короба должны быть ровными, гладкими, без наплывов раствора, трещин и пустот. Рекомендуемое отклонение рабочих поверхностей от вертикали и горизонтали — не более 1,5 мм на метр, но не более 5 мм по всей длине.

При монтаже на пустотелый кирпич проём желательно окантовать металлическим уголком. Разность диагоналей не должна превышать 5 мм, а внутренние и наружные плоскости примыкания конструкции должны быть без выступов и впадин.

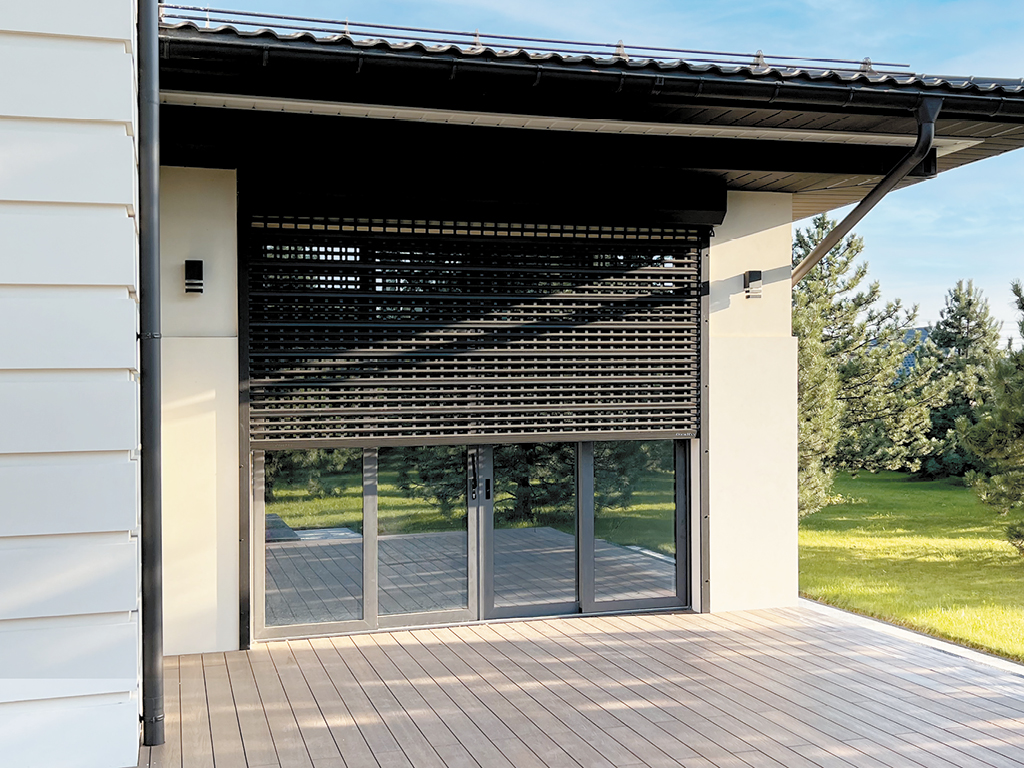

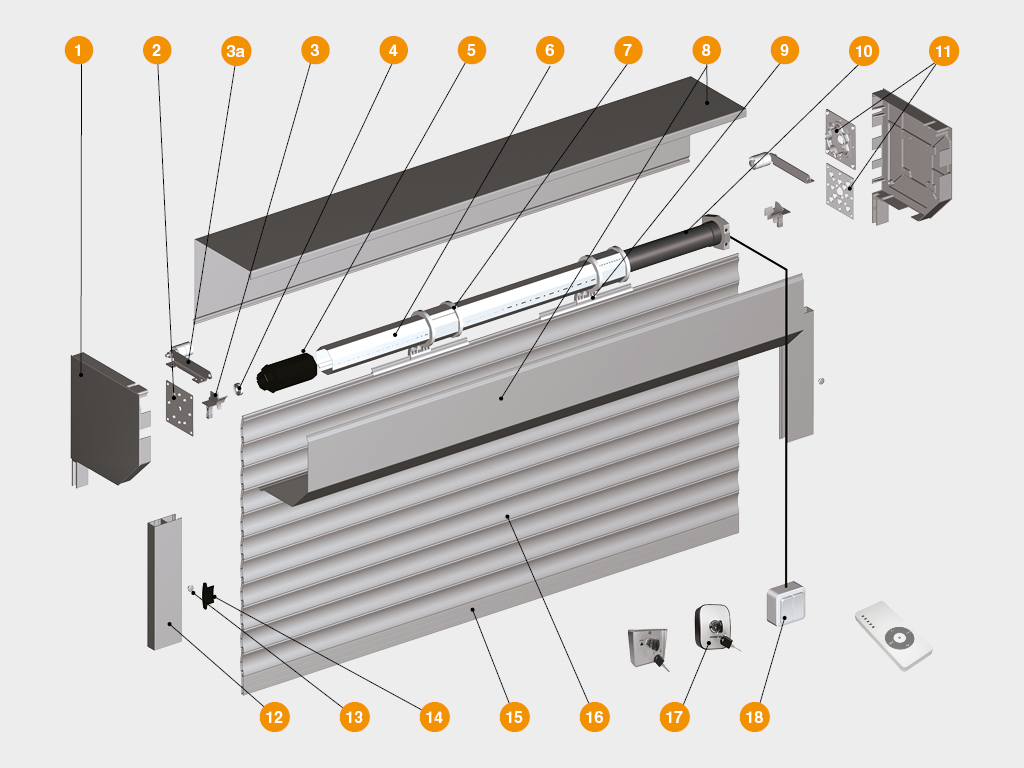

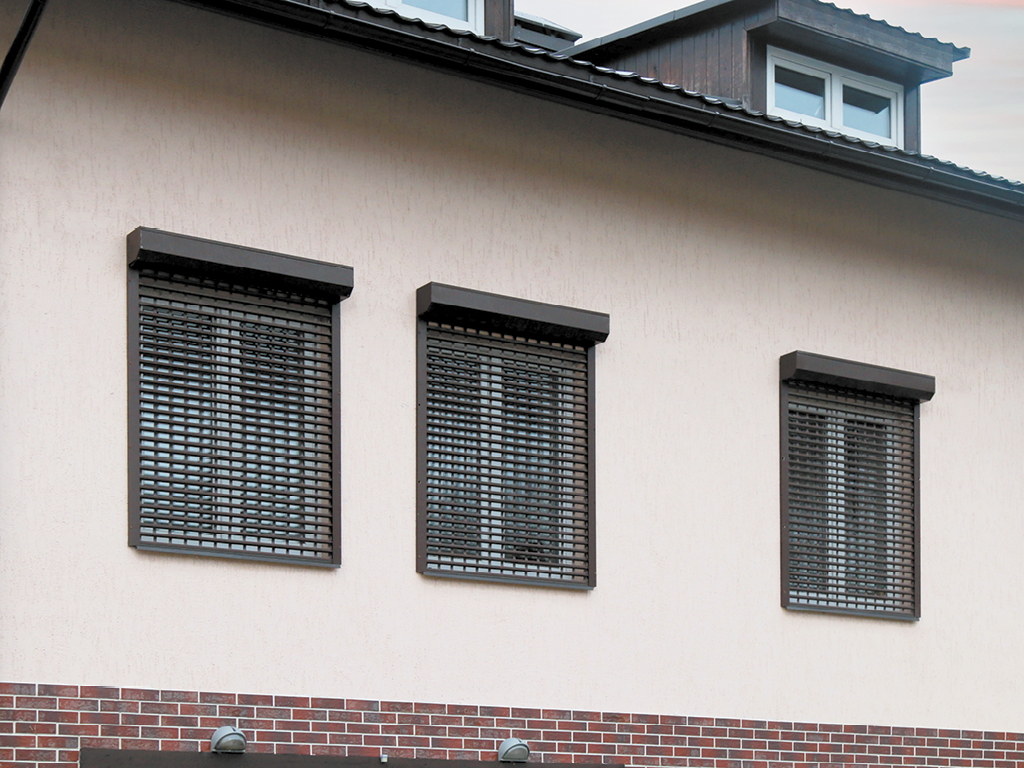

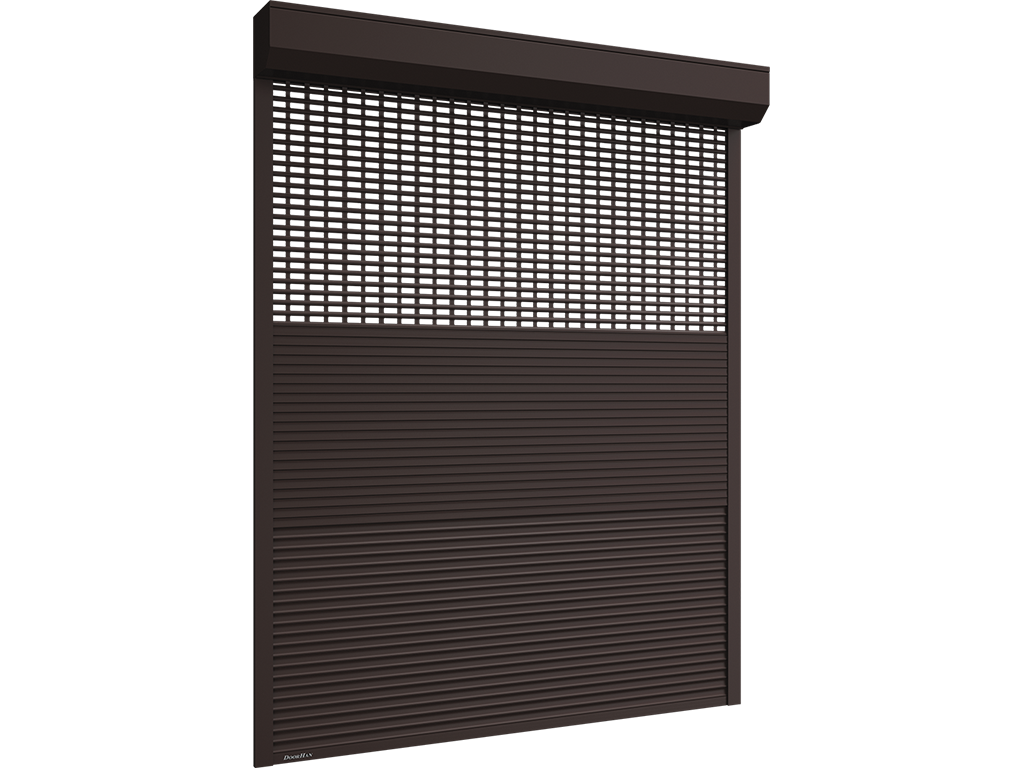

Конструкция RHE56M / RHE56GM:

• Крышка боковая серий RK180, RK205, RSK230, RK250, RK250S, RK300, RSK300
• Суппорт подшипника серий BS100, BS42
• Направляющее устройство серии RU65
• Ролик направляющий серии RU77
• Подшипник серий BR28, BR42
• Капсула универсальная серий KP60, KPU60, KPU70, KPU70S, KPU102
• Вал октагональный серий RV60, RV70, RV102
• Кольцо ригельное серий RD60, RD70
• Короб защитный серий RB180, RB205, RB230, RB250, RB300
• Замок автоматический серий RB2, RB3, RB4
• Электропривод внутривальный
• Пластина крепления привода серии BU100K
• Направляющий профиль серий RG65MS, RH65S, RG70MS, RG70S
• Заглушка серии PB14
• Замок боковой серии SLE56
• Профиль концевой серии RA50EM
• Профиль полотна серий RHE56M, RHE56GM
• Выключатель с ключом серий SWM, SWK
• Выключатель клавишный серий SWB, SWH

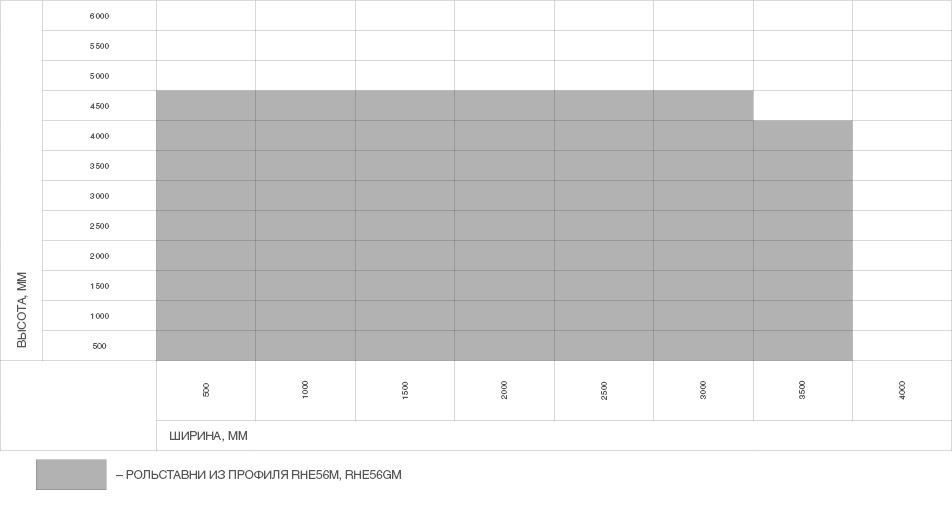

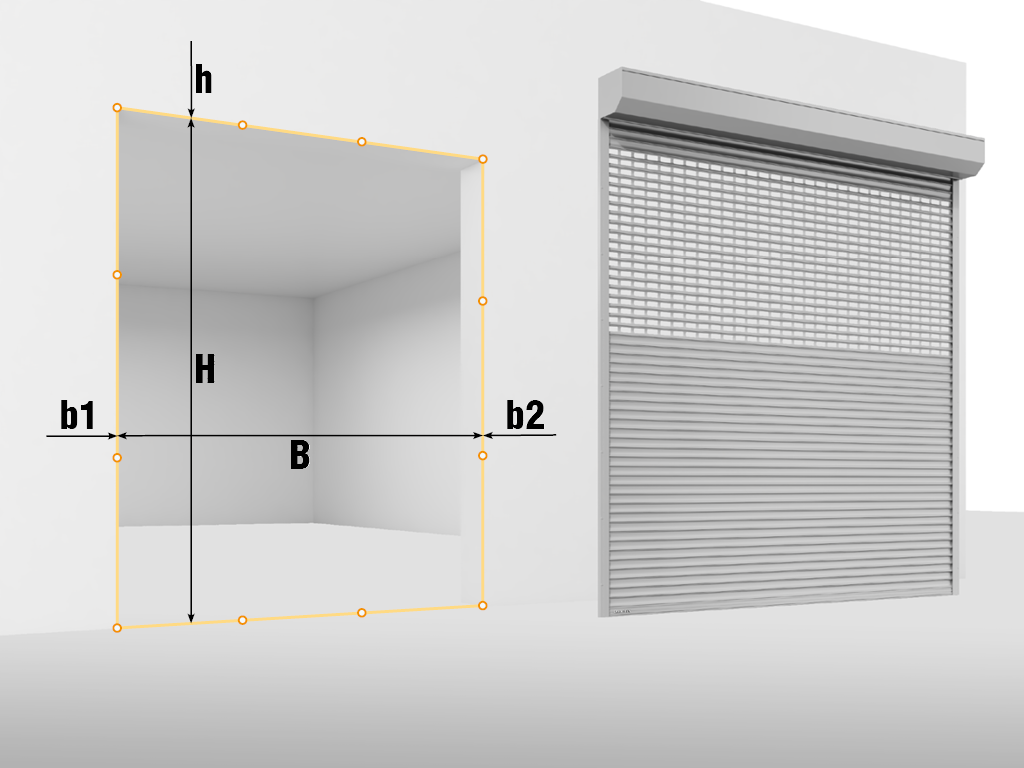

Как сделать замер:

Параметры замера для накладного монтажа: H — высота проёма (max), B — ширина проёма (max), h — высота притолоки (min), b1 и b2 — правое и левое боковые расстояния (min). Для встроенного монтажа высота и ширина проёма принимаются по минимальным значениям.

Для снятия замеров необходимо использовать рулетку и строительный уровень или электронные приборы для измерения. Замер каждого параметра рекомендуется производить минимум в трёх точках. При встроенном монтаже неровности стен учитывают корректировкой размеров на 5–10 мм в меньшую сторону.

Подготовка объекта:

Подготовленные проёмы должны иметь прямоугольную форму. Поверхности в местах крепления направляющих и короба должны быть ровными и гладкими, без наплывов штукатурного раствора, трещин и пустот. Предпочтительное основание — бетон, металл или полнотелый кирпич.

Если кирпич пустотелый, рекомендуется окантовать проём металлическим уголком. Отклонение рабочих поверхностей от вертикали и горизонтали — не более 1,5 мм на метр, но не более 5 мм по всей длине; разность диагоналей — не более 5 мм.

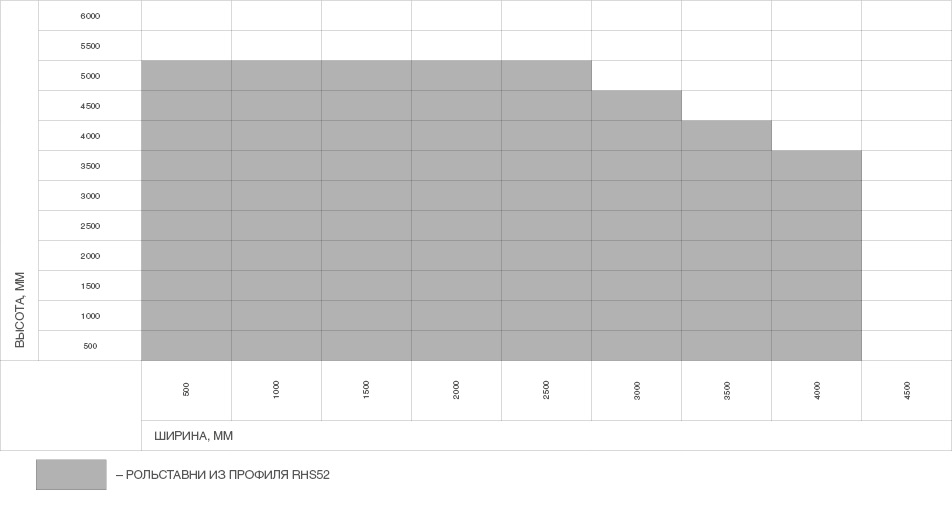

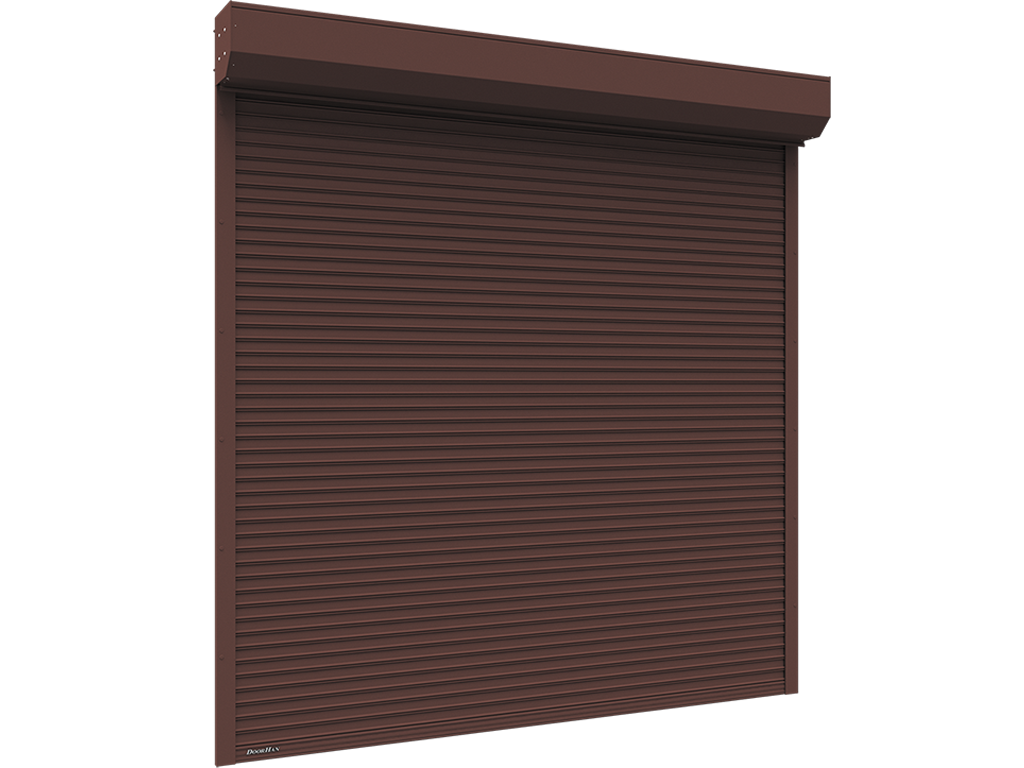

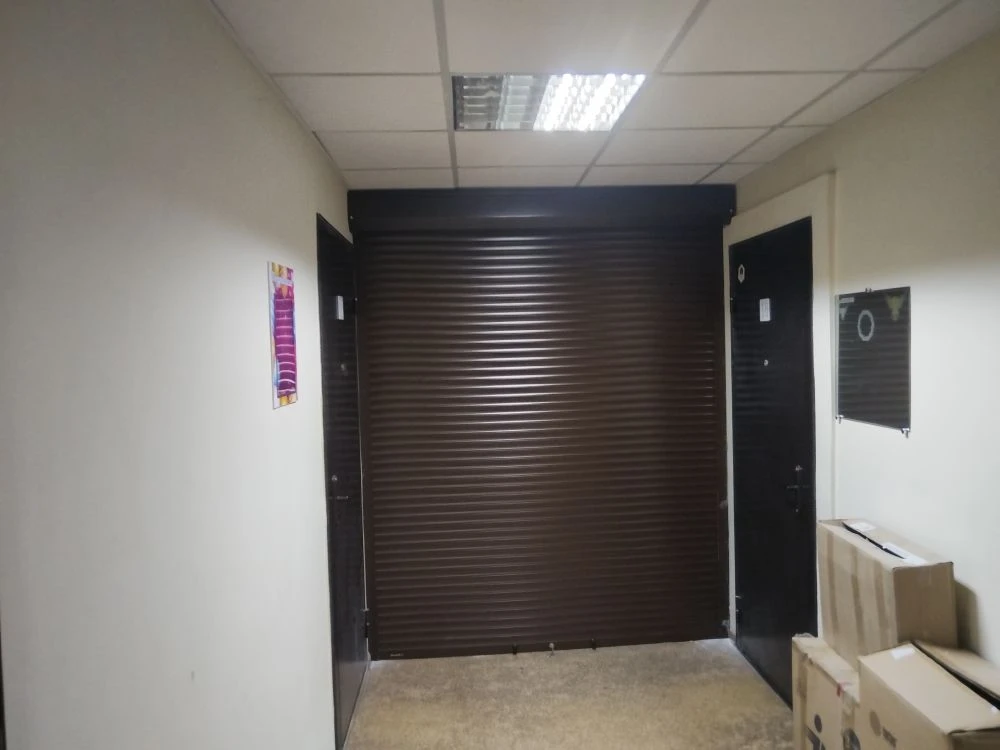

Конструкция рольставни:

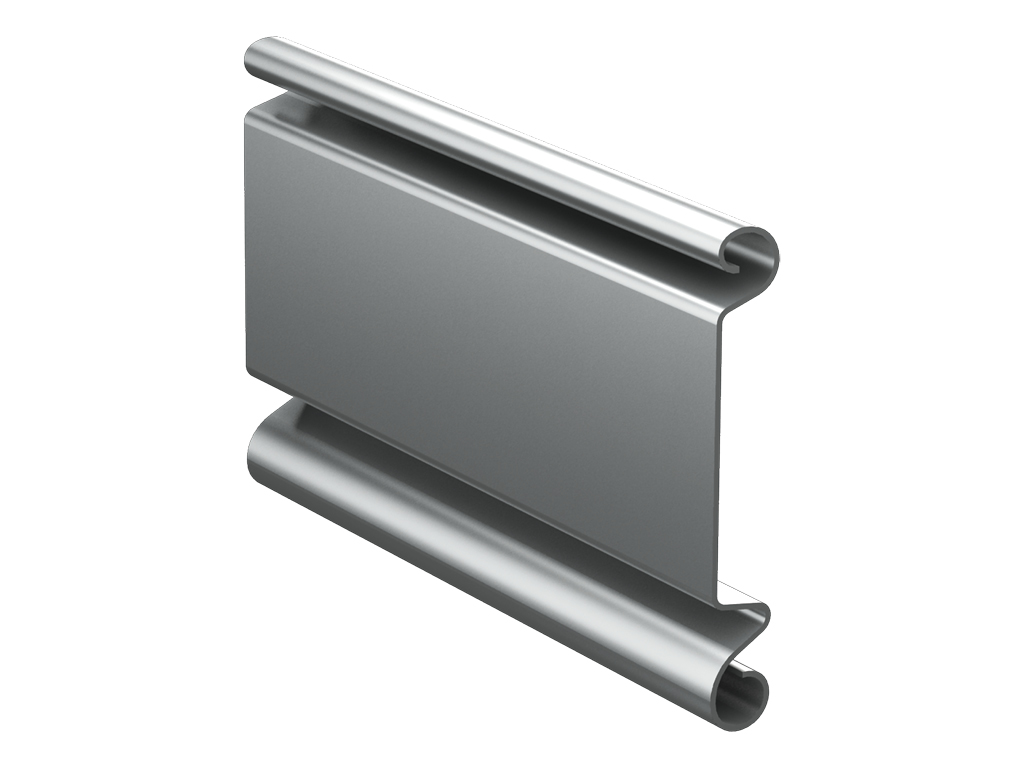

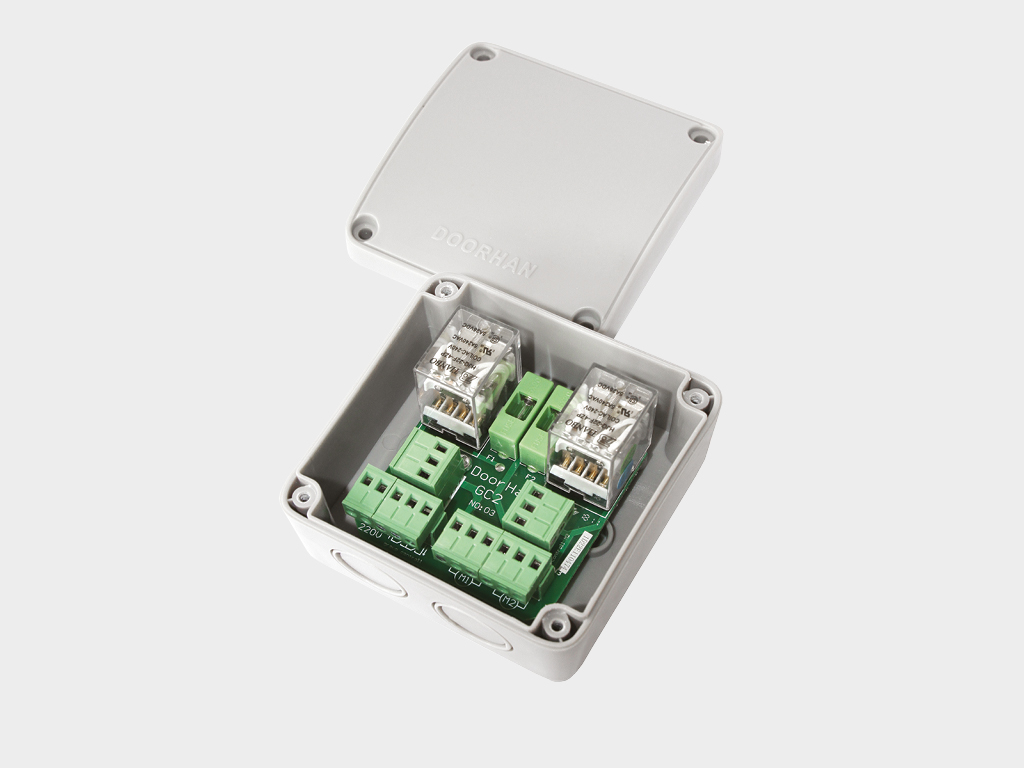

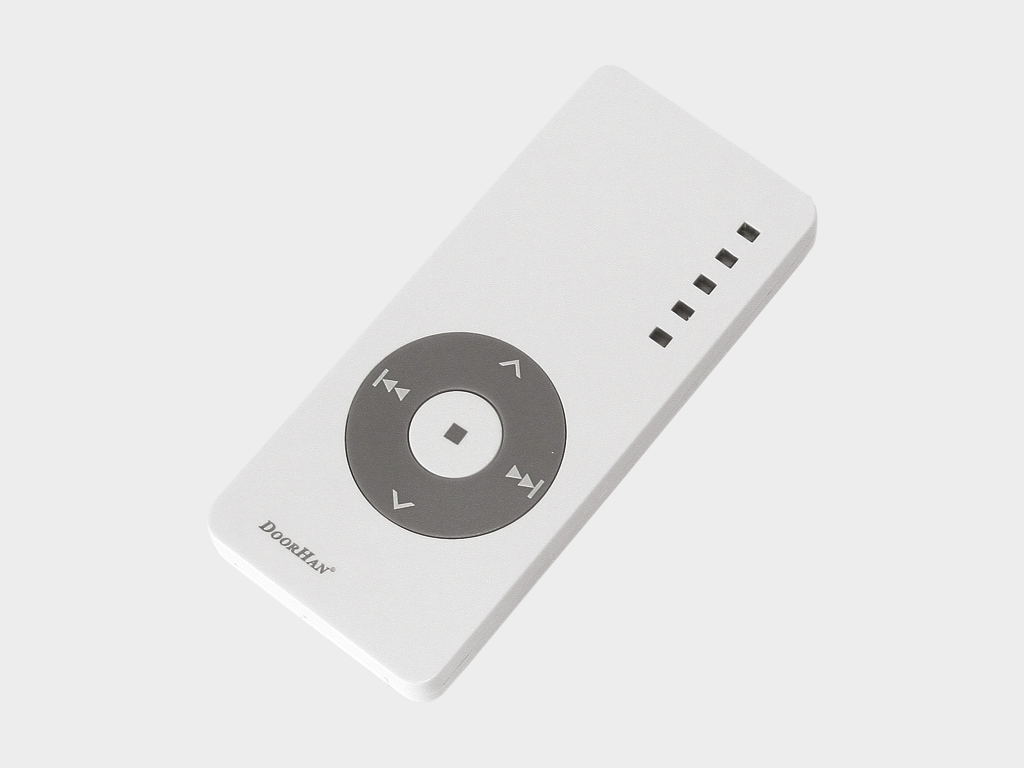

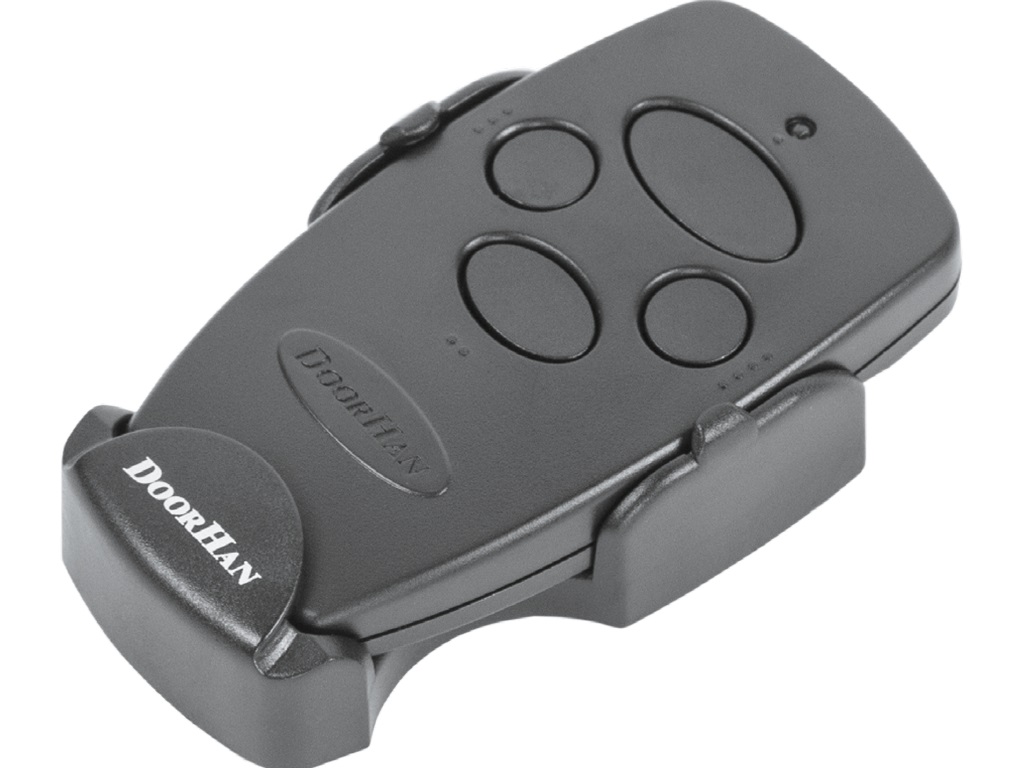

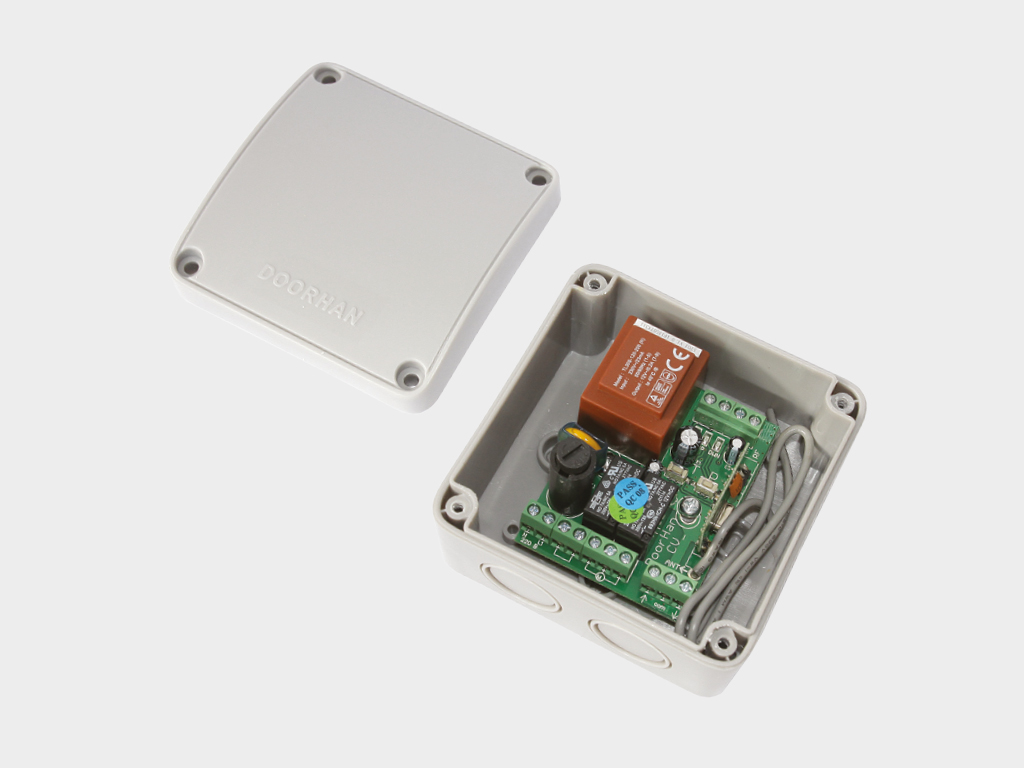

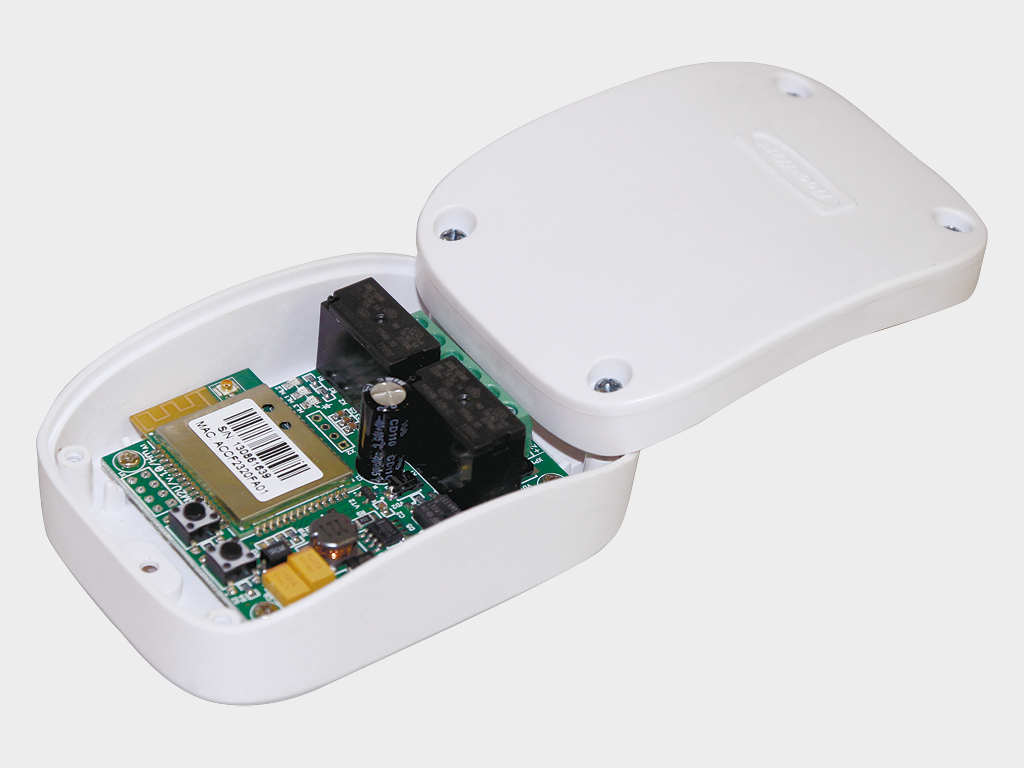

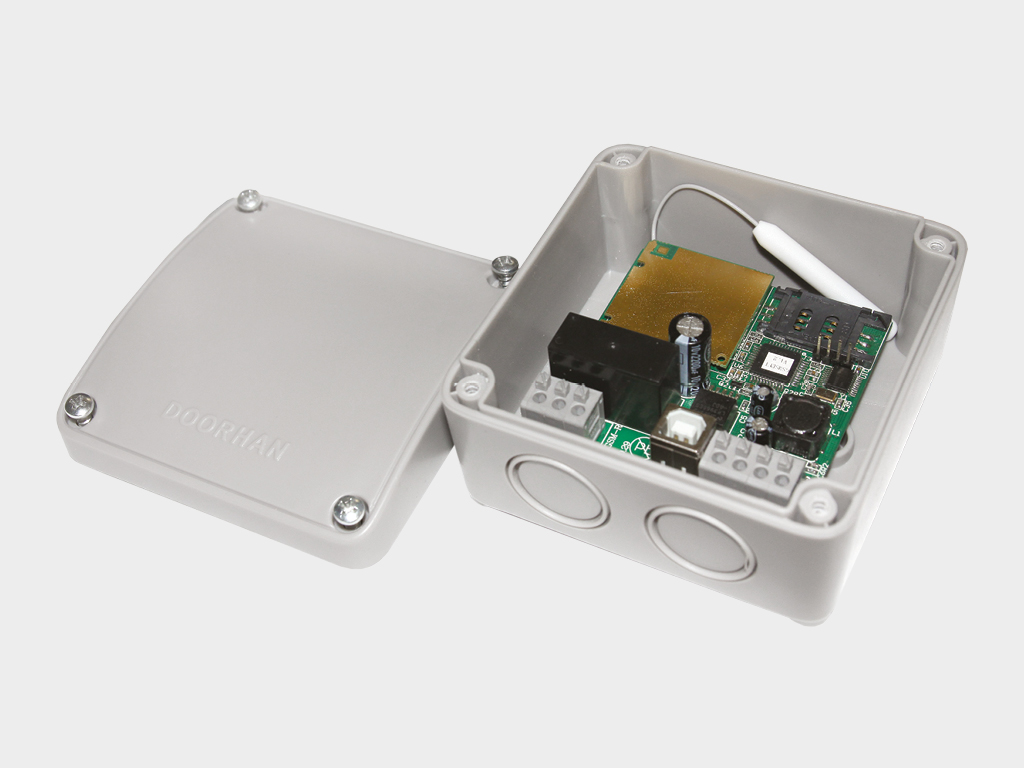

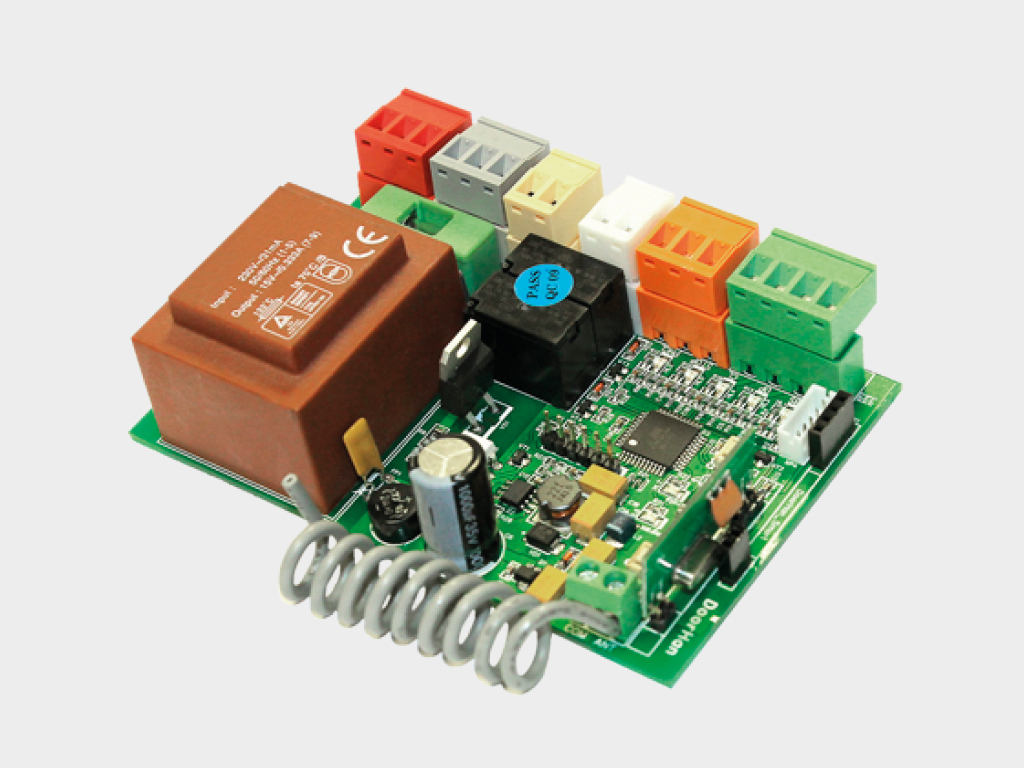

В состав конструкции входят защитный короб, вал, боковые крышки, направляющие профили, полотно из стального профиля RHS52, концевой профиль и система управления. Для серии доступна как ручная, так и автоматическая комплектация.

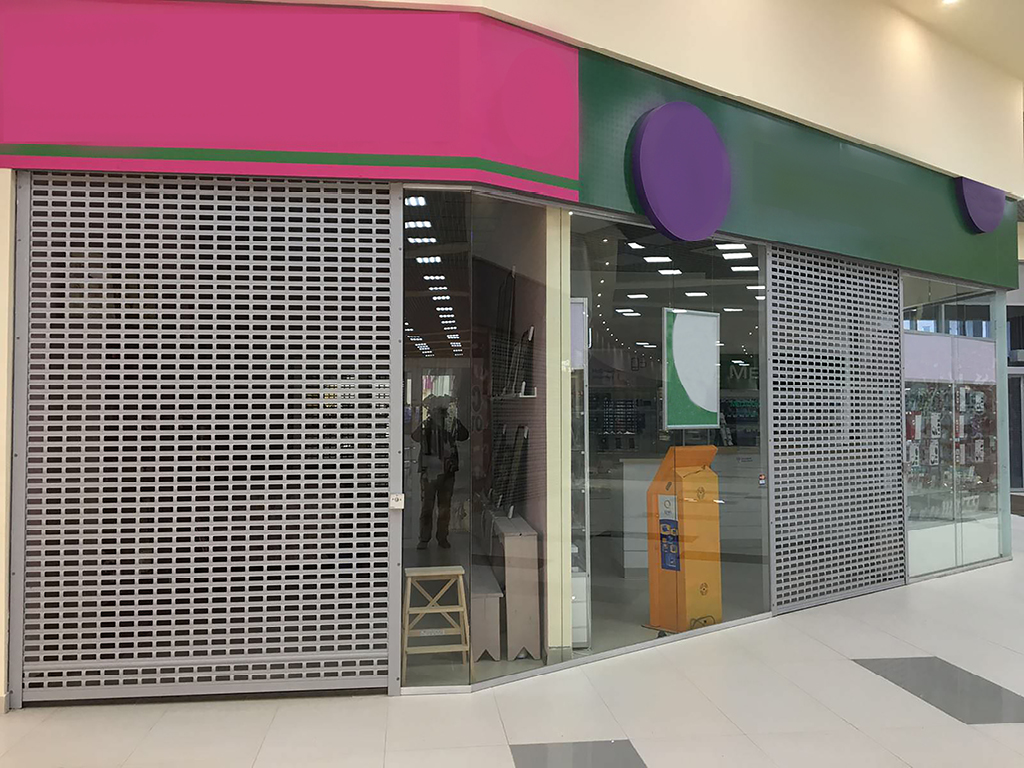

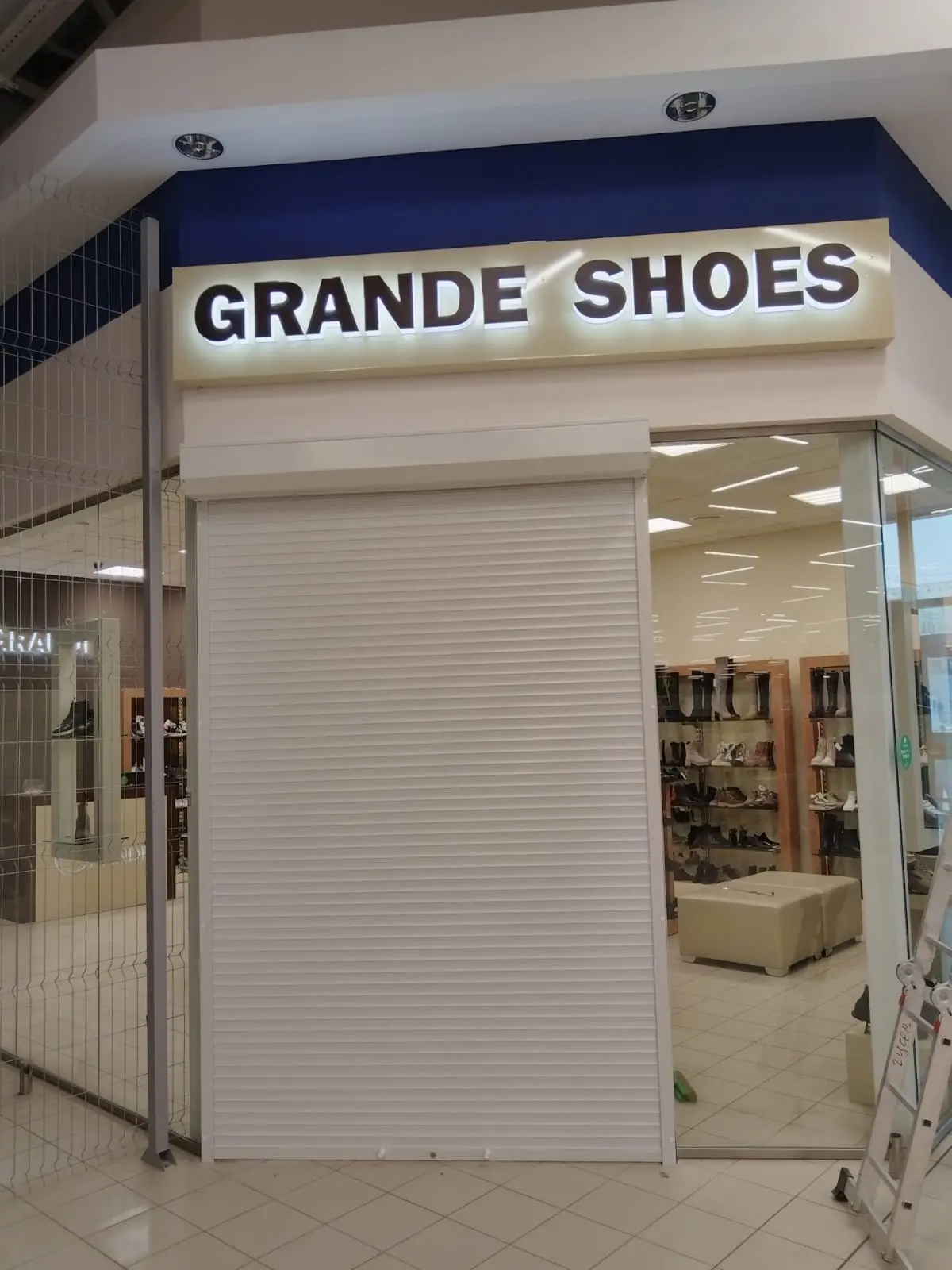

Стальной профиль повышает жёсткость полотна и делает серию RHS52 оптимальной для охраняемых объектов, витрин и проёмов с повышенными требованиями к безопасности.

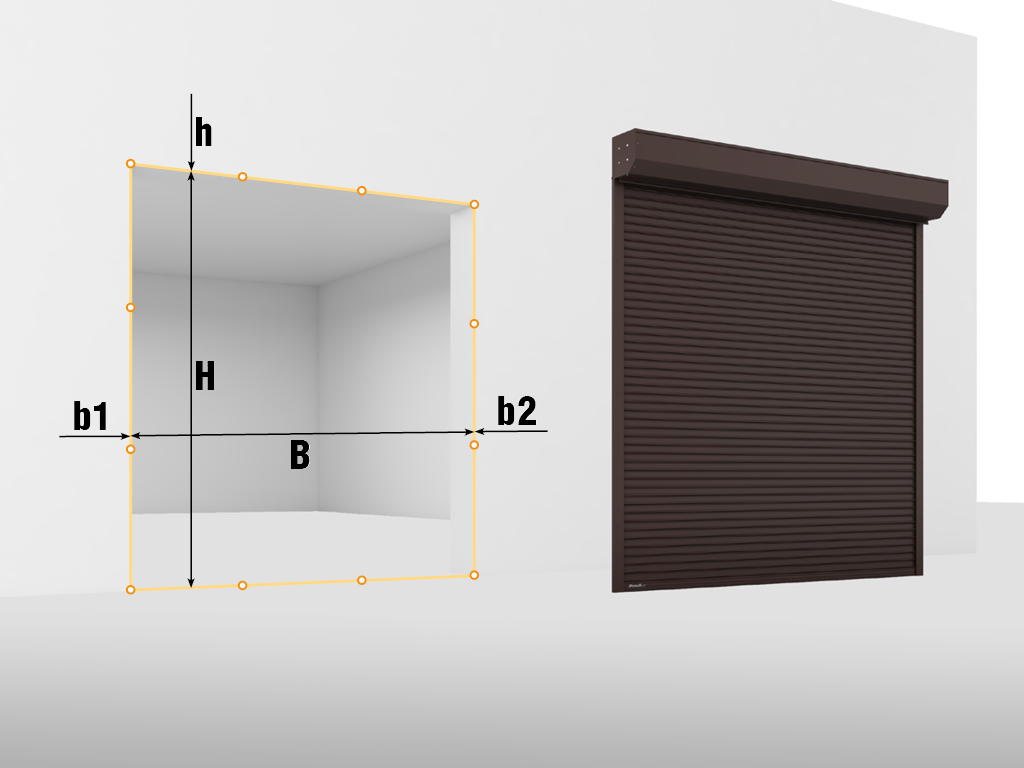

Как сделать замер:

Для накладного монтажа измеряются: H — высота проёма по максимальному значению, B — ширина проёма по максимальному значению, h — высота притолоки, b1 и b2 — правое и левое боковые расстояния.

Для встроенного монтажа измеряются: H — высота проёма по минимальному значению и B — ширина проёма по минимальному значению. Каждый параметр рекомендуется проверять минимум в трёх точках, а также контролировать вертикаль и горизонталь строительным уровнем.

Подготовка объекта:

Перед монтажом необходимо проверить геометрию проёма, размеры притолоки и пристенков, а также прочность основания под крепёж. Поверхности в местах установки направляющих и короба должны быть ровными, гладкими и без раковин, трещин и наплывов штукатурки.

Для пустотелого кирпича рекомендуется окантовка металлическим уголком. Все мокрые процессы на объекте должны быть завершены до начала монтажа рольставни.
